1、數量：1臺

2、設備用途：主要用于GB 42590-2023《民用無人駕駛航空器系統安全要求》的機體結構試驗。

影像測量儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。

3、技術參數：

3.1測量范圍：X軸0至500mm，Y軸0至400mm；

3.2測量精度：X軸≤（2.5+L/200）μm，（L指被測物體的長度，單位為mm）；Y軸≤（2.5+L/200）μm，（L指被測物體的長度，單位為mm）；

3.3放大率范圍：30倍至200倍；

3.4分辨率：≤0.5μm；

3.5行程（mm）：500×400×400；

3.6外部尺寸（mm）：900×800×1260；

3.7重量（kg）：180；

3.8承重（kg）：30；

3.9工作環境：溫度 ：25℃±2℃，溫度變化 ：<2℃/hr，濕度 ：30～80%；

3.10電源 ：AC220V，50/60Hz，單相 ，150W；

3.11機械結構：三軸花崗巖主體結構，物理性能穩定；

3.12光柵尺：光柵尺，分辨率0.1μm；

3.13導軌：HIWIN精密線性滑軌；

3.14攝像機：COMST 1/2"CCD彩色工業攝像機；

3.15鏡頭：6.5：1變倍鏡頭；

3.16放大倍率：影像放大倍率：20～200X；

3.17表面光：6環8區LED冷光源，256級亮度可調；

3.18輪廓光：LED冷光源，256級亮度可調；

3.19 Ins 測量軟件：VMS版；

3.20 電控系統：VMS版。

4、配置要求

5、儀器特點

5.1懸掛式結構，小行程測量，四軸手動控制；

5.2精密花崗巖機臺，精度高、穩定性好；

5.3全鼠標的自動化抓邊，簡單易用；

5.4高精度光柵尺，精度高、穩定性好；

5.5可變倍光學鏡頭，實現變倍測量；

5.6可程控環形表面光源，LED輪廓光源；

5.7 Vispec影像測量軟件；

5.8提供多種規格標準配置，并可根據要求進行個性化定制。

6、軟件系統：

6.1可測幾何量：點、線、圓（最大、最小和平均）、弧、樣條曲線、橢圓、矩形、四邊形、槽、R 角、環、間距、距離、點群等；

6.2構建：中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等；

6.3影像量測工具：繪圖點、最近邊緣點、聚焦點、圓形框取點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線；

6.4形位公差：直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等；

6.5坐標系：夾具定位坐標系、點線、兩點X、兩點 Y、三點、兩線、圖像配準坐標系；平移、旋轉、手工調整坐標系；

6.6可輸出 Word、Excel、HTML、TXT 報表和AutoCAD 文件；

6.7支持實時輸出至 excel 模版，可定制模版；

6.8可以只輸出最后一次任務運行的數據；

6.9運行任務時自動生成.rst 格式文件，記錄任務運行的詳細信息；

6.10運行完打印：任務運行完直接打印；

6.11輸出任務數據到文件：輸出任務運行結果至文本中，同名任務的數據輸出至同文件；

6.12可按指定目錄，根據任務名稱自動輸出任務結果至 csv 文本中，便于同種工件結果的統一分析；SPC 統計功能，導入 rst 文件，可進行有效的品管控制；

6.13基元屬性區域，實時顯示當前正在測量的基元數據；

6.14基元超差區，分類顯示正常基元，超差基元，未測量基元等等。

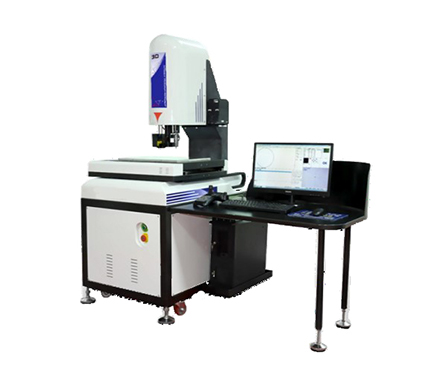

7、參考圖片
