1、數量：1臺

2、設備用途：主要用于GB 42590-2023《民用無人駕駛航空器系統安全要求》的結構強度試驗。

3、技術參數：

3.1相控陣通道：32發射/64接收；需提供產品樣本資料或官網上公開的技術參數或第三方機構出具的CMA標識檢測報告或CNAS標識校準證書等相關證明材料，未提供證明材料或者提供的證明材料不足以證明滿足此項參數要求的視為不滿足此項要求；

3.2探測范圍：9900μs；

3.3脈沖電壓：10V-100V，1V步進；

3.4增益范圍：0-120dB；

3.5ADC分辨率：16bit；

3.6閘門數：A/B/C/I+自定義閘門；

3.7探頭：配置15MHz自聚焦線陣探頭；

3.8系統帶寬：0.5-20MHz；

3.9采樣率：100MHz；

3.10最大 A 掃長度：8192mm；

3.11脈沖重復頻率：0.2KHz-10KHz；

3.12延時線精度：2.5ns；

3.13 發射電壓：50V-100V 連續可調；

3.14聚焦模式：常規、動態、全范圍；

3.15掃描類型：扇掃、線掃、復合掃；

3.16顯示模式：A/B/C/L/S/3D；

3.17脈沖寬度：30-500ns/2.5ns；

3.18設備 10.1 英寸分辨率 1280×800 真彩顯示的防塵防潑濺電容式觸摸屏；

3.19設備小巧便攜，主機尺寸 300×230×80（mm），重量 3.6Kg；

3.20采用安全環保的鋰電池供電，配置兩電兩充，持續供電時間 8 個小時；

3.21使用溫度使用溫度：0℃～40℃ ；

3.22設備硬件收發通道支持 32 接收通道和 64 個發射通道，支持 TR 模式；

3.23設備支持多相控陣探頭和多聚焦法則同時工作，探頭總數或聚焦法則數 4 個；

3.24相控陣聚焦法則支持扇形掃查和線性掃查；

3.25相控陣聚焦法則包含真實深度、聲程、任意面、前端、分層聚焦和動態聚焦 6 種聚焦方式；

3.26設備支持 A（A 型顯示）/S（扇形掃描）/B（二維橫截面圖像）/C（C 型顯示或 C 模式）/D（工件側視圖）等 5 種顯示方式；

3.27支持聲速、延遲、靈敏度、TCG 快速校準；

3.28支持一維線性編碼器定位，定位精度 0.1mm；

3.29支持常規對接接頭，U 肋接頭，T 型接頭，插入/安放/嵌入管座接頭，相貫線接頭與相控陣信號顯示實時匹配；

3.30防護等級：IP65；

3.31設備包含常規相控陣功能和 TOFD 功能于一體，且應為一體化設計，可通過設備軟件直接切換；

3.32設備支持升級 TFM 全聚焦掃查成像功能和螺栓應力檢測功能；

3.33設備設置大量免費開放工件模型，可模擬各類焊縫坡口形式快速制定檢測工藝，包括但不限于平板焊縫、“T”型焊縫、角接焊縫、不等厚、管插管、不銹鋼、聚乙烯 PE 管、鍛件、板材；

3.34設備可按相關要求導入被檢工件 CAD 設計圖自動生成檢測模型；

3.35設備提供雙 TOFD 通道功能，支持雙相控陣 TOFD 一體成像（PAUT），聚焦法則可支持多組 PA掃查方式，同時掃描成像；

3.36離線分析軟件可一鍵生成報告，需能同時顯示 A、D、S、C、D 掃查圖像，能標注焊縫中心和寬度；

3.37設備具備使用雙晶面陣探頭檢測奧氏體不銹鋼焊縫的能力，應開放滿足該項檢測能力的軟件；

3.38設備支持視頻實時監控功能；

3.39設備支持相控陣導波螺栓檢測功能，可實現 64 位晶片環陣探頭循環全激發，滿足一次性檢測范圍 2000mm，此功能要求僅顯示缺陷信號，濾除側壁及螺紋信號，可應用于帶中心孔、無中心孔螺栓，也可適用單頭螺紋、雙頭螺紋等螺栓；

3.40圖譜分析軟件要求可以不限次數的在多個終端安裝，且無密匙限制。

3.41主機檢測功能包括：相控陣檢測、TOFD 檢測、A 型超聲波檢測，且應為一體化設計，主機采 用高集成化的硬件系統，集成發射、顯示和控制于一體便攜式主機，：具有雙波法螺栓應力檢測功能和螺栓相控陣導波檢測功能，可通過設備軟件直接切換：

4、配置要求：

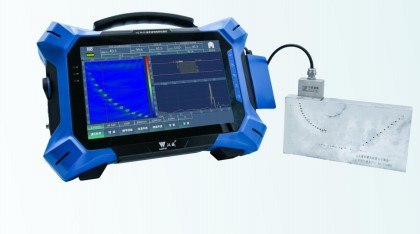

5、參考圖片

配置要求：
