1、數量：1套

2、設備用途：主要用于GB 42590-2023《民用無人駕駛航空器系統安全要求》的噪聲試驗。

3、技術參數：

3.1數據采集儀

3.1.1通道數:2通道，支持擴展至6通道；

3.1.2AD采樣位數：24位；

3.1.3工作頻率范圍：包含0.1Hz至80kHz；

3.1.4測量范圍：噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)（（注：當傳感器靈敏度變化時，測量范圍將隨之不同）；

3.1.5采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz，可選（192k采樣最大支持8通道同步）；

3.2前置放大器

3.2.1頻率響應：≤±0.1 dB（在20 Hz至20kHz之間），≤±0.5 dB（在10 Hz至100 kHz之間）；

3.2.2總諧波失真：≤0.1 %；

3.2.3類型：電壓型；

3.2.4頻率范圍：10Hz～100kHz；

3.2.5輸入阻抗：≥10 GΩ//0.3 pF；

3.2.6傳輸增益：-0.03dB；

3.2.7輸出阻抗：＜50 Ω；

3.28極化電壓：28、60、200V。

3.3工作級壓力型標準傳聲器

★3.3.1傳聲器等級:至少WS2P型；需提供產品樣本資料或官網上公開的技術參數或第三方機構出具的CMA標識檢測報告或CNAS標識校準證書等相關證明材料，未提供證明材料或者提供的證明材料不足以證明滿足此項參數要求的視為不滿足此項要求；

3.3.2數量：2個；

類型：壓力場；

直徑：1/2英寸；

極化電壓（V）：200；

靈敏度（mV/Pa）（@250 Hz±2.0 dB）：約12.6；

頻率范圍（Hz）：3.15～20k；

動態范圍（dB）：20～162。

3.4工作級自由場標準傳聲器；

3.4.1傳聲器等級：至少WS2F型；需提供產品樣本資料或官網上公開的技術參數或第三方機構出具的CMA標識檢測報告或CNAS標識校準證書等相關證明材料，未提供證明材料或者提供的證明材料不足以證明滿足此項參數要求的視為不滿足此項要求；

3.4.2數量：2個；

3.5配置無人機噪聲處理軟件

3.5.1輸出結果A計權聲壓級；

3.6系統噪聲測試頻率范圍：20Hz～20000Hz。需提供產品樣本資料或官網上公開的技術參數或第三方機構出具的CMA標識檢測報告或CNAS標識校準證書等相關證明材料，未提供證明材料或者提供的證明材料不足以證明滿足此項參數要求的視為不滿足此項要求；

4、配置要求

5、軟件參數介紹

5.1時間歷程分析

（1）實時顯示各個通道的頻譜分析數據

（2）頻帶可指定，可對數據做等效、平均等后處理；也可選擇記錄頻譜隨時間的變化。

（3）監視數據源可選，監視總值或某頻點數據可選

（4）放大，縮小，另存時間歷程曲線

（5）選擇范圍內的能量平均、算術平均、最大最小值、數據打印

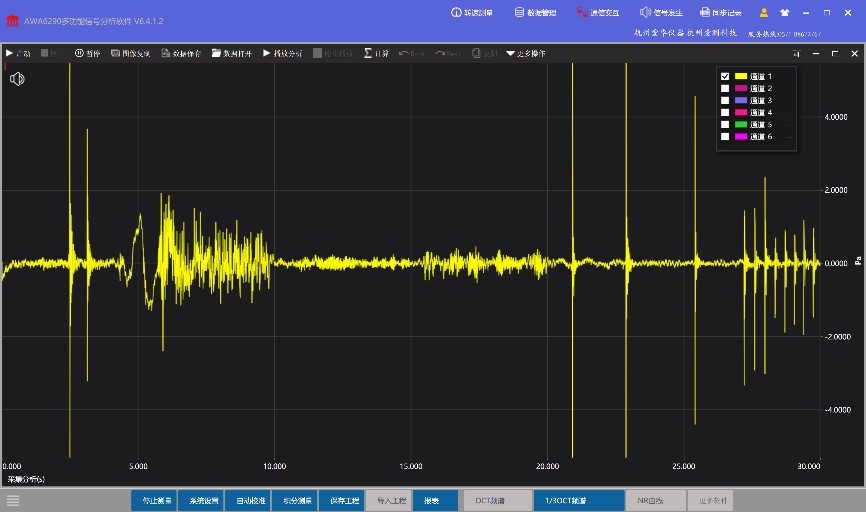

5.2數據采集分析軟件

（1）實時采集顯示波形，支持多通道同步采集，采集時間可設定。

（2）可對波形數據剪切、粘貼、復制、另存、放大、縮小。

（3）錄音播放分析，配備相應軟件，可對記錄波形進行軟件后分析。

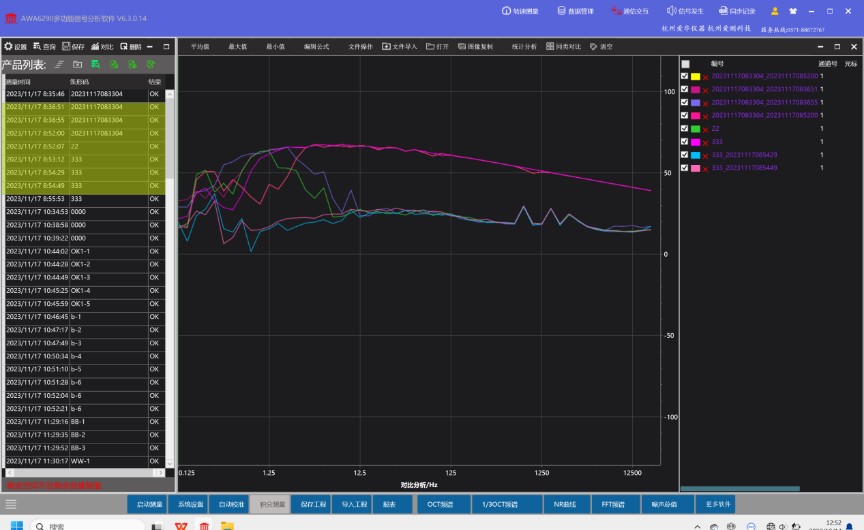

5.3數據對比分析

（1）可從分析窗單次添加或數據庫中批量導入數據進行對比分析。

（2）可以計算多條曲線的平均值，最大值，最小值計算；

（3）可以編輯公式，進行多條曲線間的數據計算功能；

（4）數據可導出保存

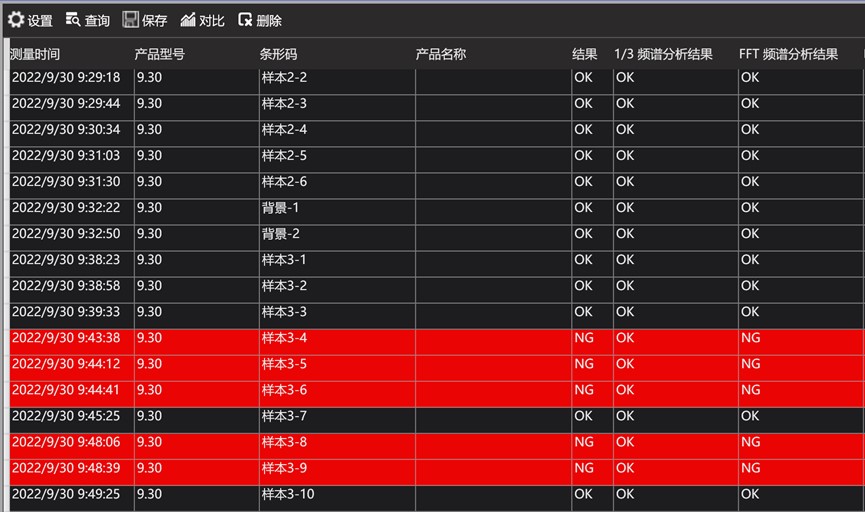

5.4數據庫管理軟件

（1）一鍵存儲多個分析模塊數據。

（2）支持時間、序號等索引數據，導入數據到模塊顯示。

（3）可批量選取導入數據到對比分析窗。

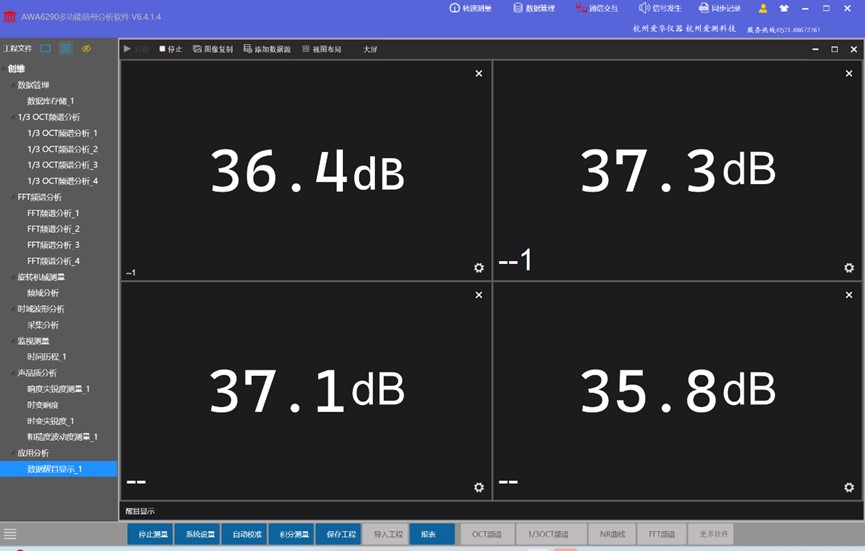

5.5醒目顯示

（1）從各分析窗口選擇數據，醒目顯示，大屏顯示。

（2）支持多指標同步顯示。

（3）支持攝像頭顯示。

（4）支持超標顯示；支持字體大小、顏色設置；布局自定義。

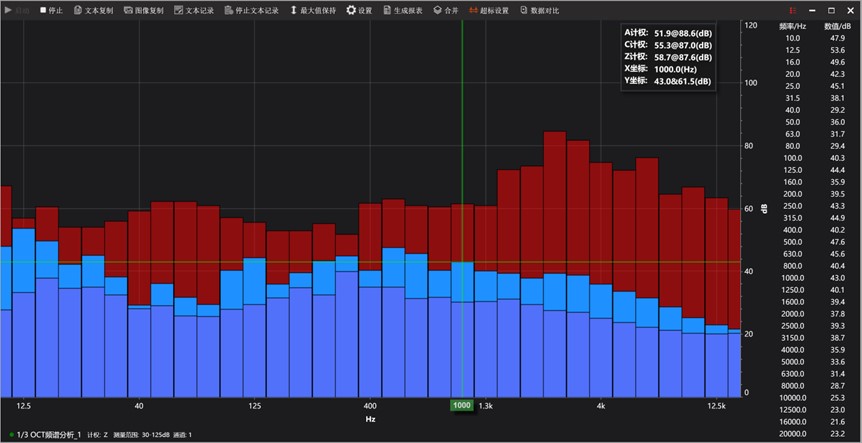

5.6 OCT及1/3 OCT頻譜分析

（1）符合標準：IEC 61260 Class 1，GB/T 3241 1級。

（2）頻率計權：A、C、Z、B、U可選。

（3）可獲得1/1OCT、1/3OCT頻譜分析結果。

（4）平均方式：線性、指數、恒誤差可選。

（5）可記錄信號隨時間變化的結果，最小記錄間隔為0.01s。

（6）一鍵生成報表。

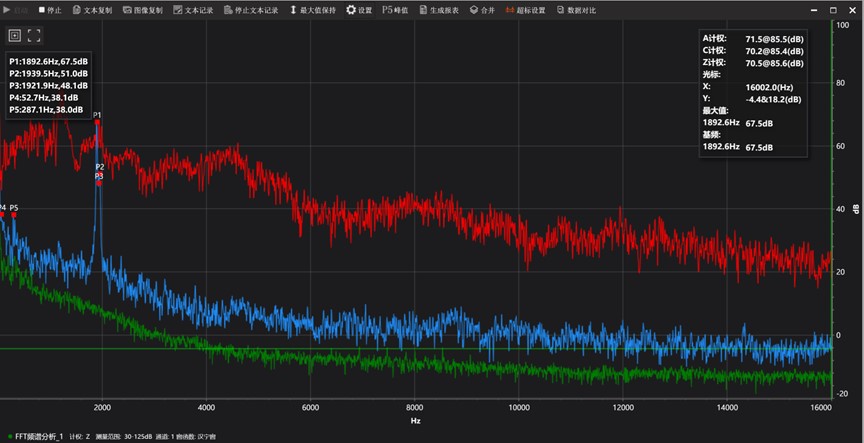

5.7 FFT分析模塊性能

（1）窗函數類型：漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗。

（2）FFT線數：256、512、1024、2048、4096、8192、16384、32768、65536。

（3）平均方式：線性、指數。

（4）數據重疊率：0、25%、50%、66%、75%、95%、99%。

（5）頻域計權：積分、2次積分、微分、2次微分。

（6）特殊功能：互譜、諧波分析、超限測量、最大值保持、限值設定等。

（7）一鍵生成報表。

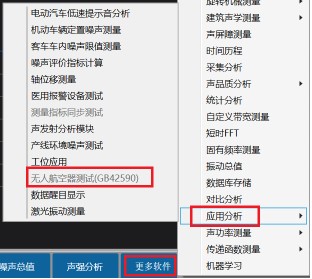

5.8 無人機測試軟件

（1）符合標準：GB 42590-2023 民用無人駕駛航空器系統安全要求  （5.14部分  噪聲試驗）

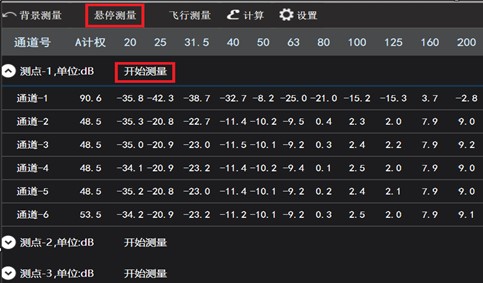

（2）含背景測量、懸停測量、飛行測量等噪聲測量，測量結束自動計算輸出結果。

各通道SPLm ：各通道（測點）各次測量的積分聲壓級進行修正后，再將各次修正后的聲壓級進行算術平均得到。

各通道SPL ：各通道（測點）的等效1米處的聲壓級，有各通道SPLm及測試距離計算得到。
