久久成人av网站_亚洲五月六月_中文精品无码中文字幕无码专区_国产精品一区二区a

在中國汽車工程學會在其年會上發布的《節能與新能源汽車技術路線圖》中，要求2020年動力電池單體能量密度要超過350Wh/kg。

要達到單體350Wh/kg這個高度，傳統石墨體系很難做到，這就意味著必須要在材料上做出突破，目前行業內的做法是高鎳三元正極加上硅碳負極的體系，而這也為電解液提出了更高的要求。

在近日的論壇上，深圳新宙邦科技股份有限公司，石橋博士/CTO就“高能量密度動力電池電解液的開發進展”主題分享。石橋表示，新的體系如高鹽體系，對電解液構成了一定的挑戰，需要不斷開發一些新的東西。

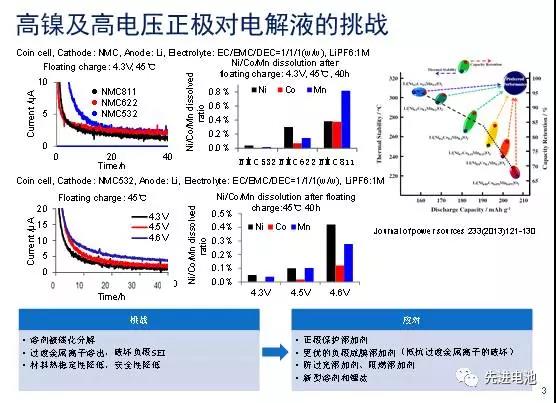

針對高鎳三元體系，新宙邦做了漏電流和過渡金屬離子溶出的測試。測試表明，提高鎳含量對漏電流的影響不是很大，但是鎳含量提高的時候過渡金屬離子的溶出會增加一些，尤其是錳溶出的比例還是比較高的。

通常情況下，溶出的過渡金屬離子在負極被還原析出后會破壞負極表面的SEI，其中尤其是錳對SEI的破壞作用比較大。另一方面，提高電壓會明顯增大漏電流，同時溶出的過渡金屬離子也會明顯提高。

從電解液的對策來講，一方面是采用正極保護添加劑，另一方面是加強負極SEI來抵抗過渡金屬離子的破壞。另外，三元材料里鎳含量的提高還會導致安全性的下降，從電解液的對策來講，對安全性的改善主要包括防過充添加劑和阻燃添加劑的采用。

負極采用含硅材料之后，對電解液來講，最大的挑戰是充放電時巨大的體積變化會導致其表面形成的SEI會被不斷地破壞掉，露出很多新的表面，引起SEI的不斷生長，消耗電解液以及活性鋰，最終導致循環急劇衰減和電池失效。從電解液的對策來講，一方面需要有高效的負極成膜添加劑能夠以很小的消耗量形成好的SEI膜，另一方面需要膜具有更好的彈性。

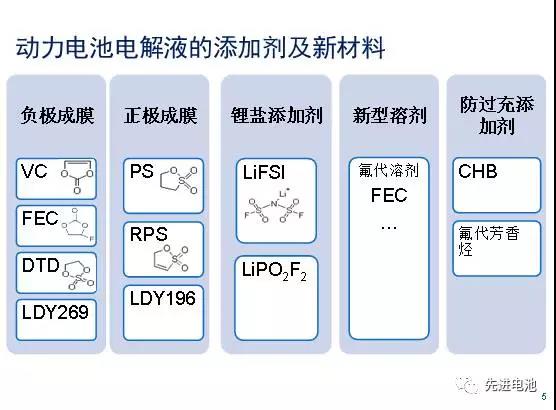

目前行業內使用的添加劑

目前行業內的負極成膜添加劑主要是VC、FEC，以及DTD，而LDY269是新宙邦新開發的添加劑，在高低溫性能上要優于VC。正極保護添加劑里傳統的是PS，最近RPS也有一些應用，相較于傳統的PS、RPS等正極保護添加劑，新宙邦開發的LDY196在高電壓和高鎳正極上效果更好。

LiFSI和LiPO2F2則是鋰鹽型添加劑的代表主要作用是降低阻抗，提升高低溫性能，其中，LiFSI可以作為一個主要的鋰鹽來用，但LiPO2F2的溶解度很有限，只能作為添加劑。在新溶劑中，氟代溶劑是最有應用前景的它對于含硅負極具有非常好的成膜效果。防過充添加劑中最傳統的是像CHB這樣的芳香族化合物，但是這類化合物對電池性能的劣化比較明顯，新的氟代芳香族化合物的性能要好一些。

1、負極成膜添加劑

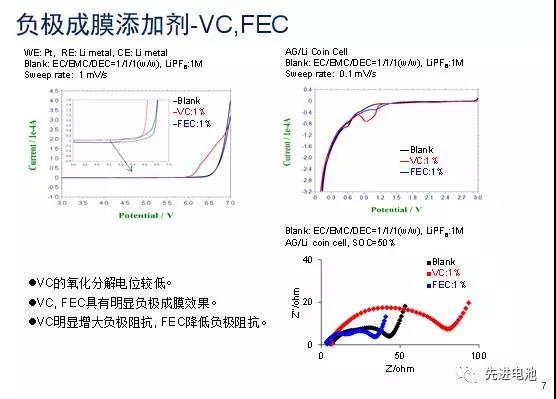

從氧化分解電位來講VC是明顯要低于FEC，這兩個添加劑的負極成膜作用都很明顯，對阻抗的影響也比較明顯。從負極半電池的交流阻抗譜來看，VC會顯著增加阻抗，而FEC能夠略微降低阻抗。另外，大家都知道FEC在含硅負極上的效果非常好，實際電池的測試結果也確實如此，提高FEC含量對含硅負極的循環性能有非常明顯的改善。

而DTD的成膜機理是一個開環反應，形成含硫酸根的低聚物。DTD的消耗主要是在負極上，但它在正極上也有明顯的消耗，說明還是有一定的正極成膜作用。在基礎電解液上添加DTD時，不論是正極半電池還是負極半電池的阻抗都會明顯降低。

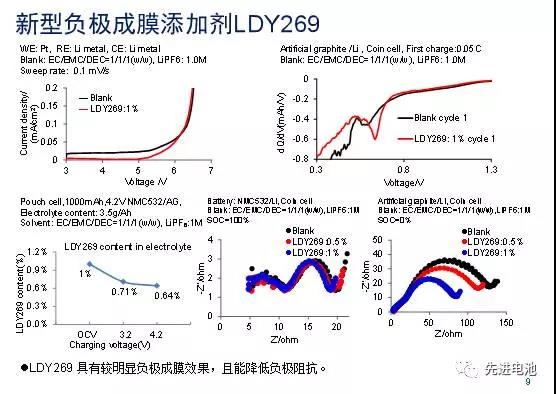

LDY269是新宙邦新開發的碳酸酯類添加劑，成膜電位比EC稍高一點，比VC要低，主要也是消耗在負極上。它和VC比最大的區別是膜阻抗比較低。

2、正極成膜添加劑

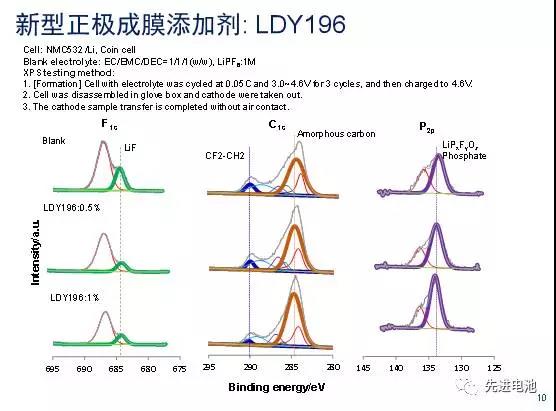

上圖是LDY196在正極上成膜情況的分析，從正極表面的XPS分析結果可以看出添加LDY196之后，正極表面的變化是很明顯的，氟化鋰含量顯著下降，有機成分明顯提高，推測是磷酸酯聚合的成分。

根據XPS圖譜中錳的信號強度計算得到的正極表面SEI的膜厚數據顯示LDY196含量提高的時候膜厚會明顯增大。電化學測試結果顯示LDY196在負極表面也有顯著的成膜現象，且在負極消耗了一大半，在正極上則是隨著電壓升高消耗得更多。

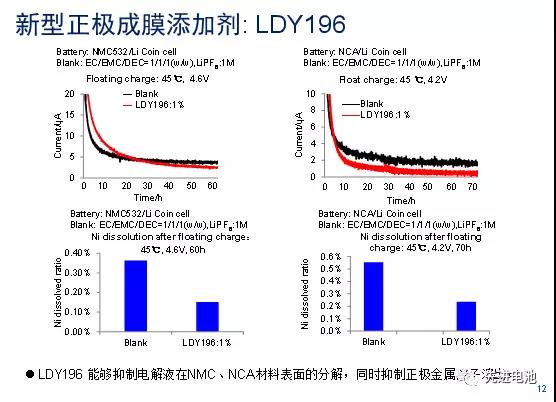

上圖是LDY196對漏電流和過渡金屬離子溶出的影響，可以看到無論是在高電壓三元正極還是在高鎳正極上，LDY196都可以顯著降低漏電流和金屬離子溶出。

上圖是LDY196用于高電壓三元電池的測試結果，可以看到無論是在4.4V還是在4.6V的高電壓下，LDY196都可以顯著提高電池的循環性能和高溫儲存性能。

3、鋰鹽型添加劑

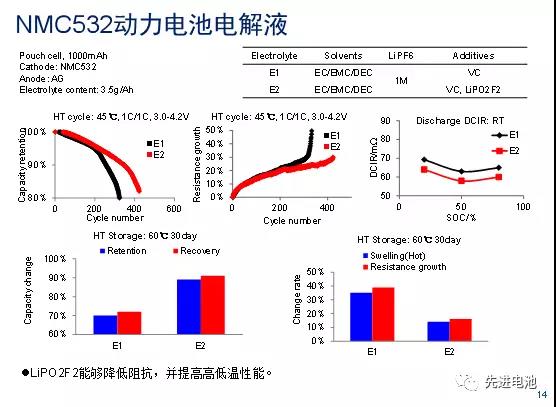

通過上圖，可以明顯的看到在VC基礎上添加LiPO2F2之后，電池的阻抗會顯著降低，同時電池的循環性能和高溫儲存性能都會得到改善。

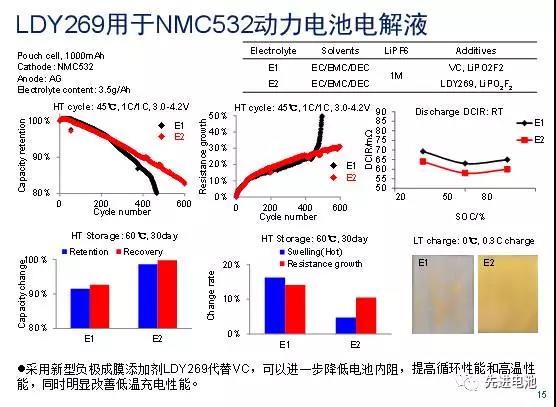

用LDY269來替代VC與LiPO2F2組合之后，可以進一步降低電池的阻抗，同時對循環和高溫儲存性能都有改進。更重要的是，在低溫充電時，采用LDY269可以很好地避免出現析鋰的情況。

4、正極保護添加劑

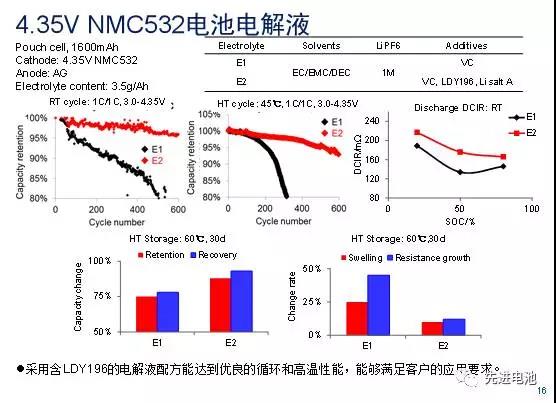

添加適當的正極保護添加劑才能保證循環性能和儲存性能，將LDY196用于高電壓三元電池后可以獲得非常好的電池性能，無論是常溫循環、高溫循環還是高溫儲存性能都很好。

但是LDY196也有不足的地方，就是阻抗偏大。為了降低阻抗，一方面可以控制LDY196的含量，另一方面適當降低VC含量或者采用LDY269來替代部分VC，可以明顯降低電池的阻抗，同時保證良好的高溫性能。
