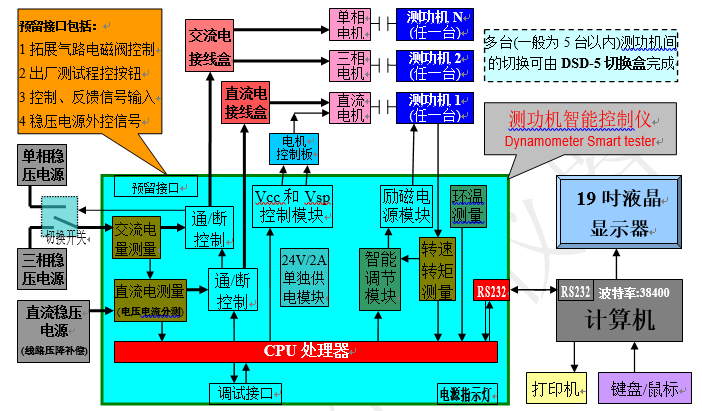

系統組成

各類測功機機頭、夾具/安裝平臺、聯軸器/節、底板/底座、計算機系統、測試軟件、測功機智能測試儀（GS-DST-1006）以及各類交流/直流穩壓電源，串口通訊（波特率38400），無需另配通訊卡。

整體優勢

輸入輸出參數均設計在同一主板測量，保證數據同步；250000次/分的高速運算保證數據精準；站在用戶角度開發設計，使操作更方便；分段校正技術的應用，以保證測試數據更加精準；智能防護，全面保護；單相、三相、直流電量間的切換由軟件完成。

主要功能

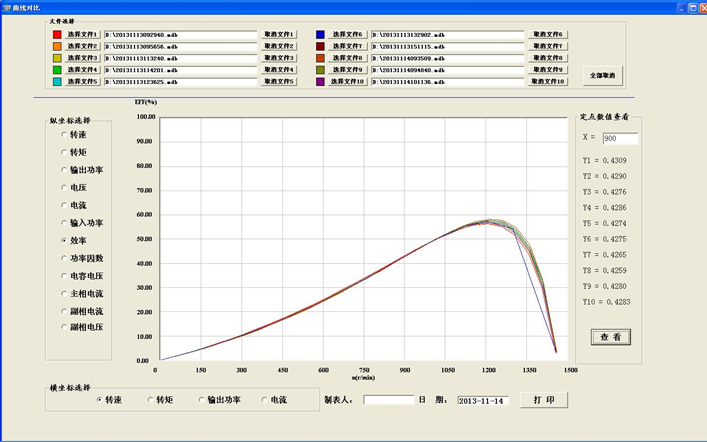

■型式試驗（又稱能效測試）：手動/自動/定點測試、非穩定區域測量、10組曲線比對、多種智能防護。

■出廠測試（又稱在線檢測）：定轉矩、轉速、電流、輸出功率任一項，比對其余項, 多種智能設置。

■壽命試驗（又稱老化試驗/耐久試驗/FFU）：標配15階段交變負載和定值定時試驗, 多種智能保護。

控制對象

HD磁滯全系列、MPD磁粉全系列、ECD渦流全系列，包含風冷式、水冷式、氣冷式和鼓風機冷卻

適用范圍

電容電機（洗衣機電機、油煙機電機、空調電機、風扇電機、多速電機等）、罩極電機、串激電機、直流電機（汽車風扇電機、雨刮電機、座椅電機、搖窗電機、天窗電機、輪轂電機、直流無刷電機）、外轉子電機、旋轉類電動工具（電鉆、角磨、切割機、電園鋸等）、三相電機和其它電機及派生產品。

測量參數

轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因素、頻率、效率、和環境溫度及轉向?qū)崟r測取。

保護防護

超速停機：實測轉速超過測功機極限(安全)轉速，則系統會自動切斷電機電源并適當剎車減速,中止試驗；

過載停機：實測輸出功率超過測功機極限(安全)吸收功率，則系統會自動斷電并適當剎車減速,中止試驗；

超矩停機：實測轉矩超過測功機極限(安全)轉矩，則系統會自動切斷電機電源并適當剎車減速,中止試驗；

轉速低停機：因打滑等現象實測轉速低于設置轉速閥值，則系統會自動切電并適當剎車減速,中止試驗；

無轉速停機：因聯軸節脫落等現象實測轉速為零，則系統會自動切電并適當剎車減速,中止試驗；

無電流停機：因電源損壞、電路斷開等現象實測電流為零，則系統會自動切電并適當剎車減速,中止試驗；

測試電壓波動過大停機：因電源過載等現象實測電壓不穩，則系統會自動切電并適當剎車減速,中止試驗；

加載異常停機：因加載電路故障等斷層、跳躍加載現象，則系統會自動切電并中止試驗；

超矩機械限位：為防止測試軟件失效，在機械結構上保障力矩傳感器過載（過度形變）。

系統中設置了眾多的保護功能（并不局限于以上功能），旨在最大限度保護測功機系統免受因操作失誤帶來的損害。

輸出測量

■轉速測量：0.01rpm~999.99rpm~1000.1rpm~9999.9rpm~10000rpm~40000rpm   精度：優于±0.1%F.S.

■轉矩測量：10mNm~200mNm，測試精度：優于0.5%F.S.；300mNm~ 500Nm  精度：優于±0.2%F.S.

■輸出功率：0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W         精度：優于±0.2%F.S.

■轉向測量：CW（順時針）、CCW（逆時針）、STOP（停機）-----實時測量（以試品輸出軸轉向判定）

電量測量

（標配）

■直流電量測量模塊（純直流電模式）[400V/10A/100A]                     精度：優于±0.2%F.S.

■直流電量測量模塊（直流無刷模式）[400V/10A/100A]   +(Vcc和Vsp0~18V)   精度：優于±0.2%F.S.

■單相電量測量模塊（串激電機模式）[500V*1組/20A*1組]                 精度：優于±0.2%F.S.

■單相電量測量模塊（感應電機整機模式）[500V*3組/20A*3組]             精度：優于±0.2%F.S.

■單相電量測量模塊（感應主副繞組模式）[500V*3組/20A*3組]             精度：優于±0.2%F.S.

■三相電量測量模塊（三相電機模式）[500V*3組/20A*3組]                 精度：優于±0.2%F.S.

注：以上測量模塊全部具備，且可定制其它電壓量程和電流量程(實際量程以雙方確認的配置清單為準)

優勢功能

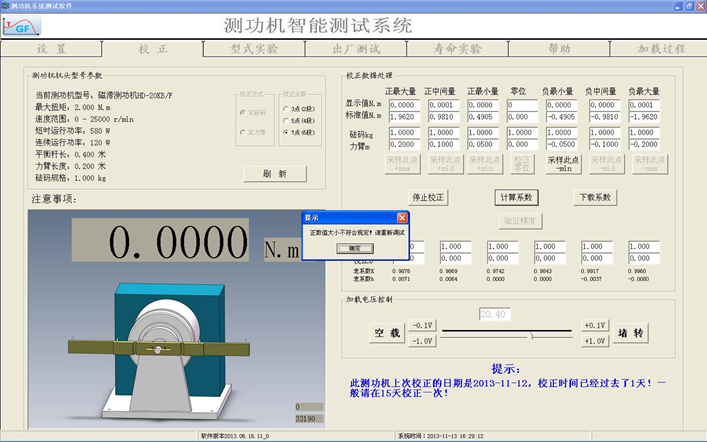

轉矩校正期限提醒、軟件靜態分段折算校正（行業原創）、通斷控制、Vcc和Vsp電壓提供、（非整數）變速比例設置、自動識別測功機型號、動態說明書、轉矩單位：公制。

安裝夾具

普通升降臺、多用夾具、專用夾具、三維夾具、落地式三維夾具可供選擇。

穩壓電源

直流穩壓電源、單相變頻穩壓電源、三相變頻穩壓電源，依客戶實際需要選擇具體規格容量

測功機

高端磁滯測功機的工藝、材質、外觀按照美國的Magtrol測功機樣式生產，其它普通類型測功機同國內一致，僅精度由國內普遍的±0.5%F.S.提升到±0.2%F.S.。

其它測量

環境溫度測量范圍：-20℃~+50℃
