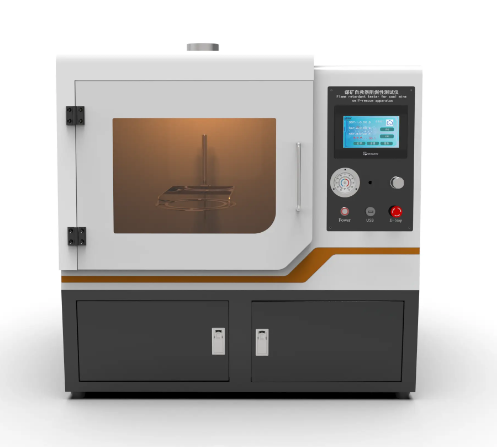

主要技術參數：

試驗環境:23℃±3℃，（50±5）%RH，安裝在通風櫥內；

測試對象：A2L 制冷劑；

熱輻射板控溫范圍:室溫~850℃；

控溫精度:±2℃；

溫度測量分辨力:0.1℃；

熱輻射板材質：SUS304#不銹鋼；

熱輻射板直徑:￠50 mm±2.0 mm；

熱輻射板厚度:6mm；

表面紋理:1SO1302熱板應水平放置。加熱器應給平板提供均勻加熱。除試驗表面外的所有表面應使用能夠承受815℃的陶瓷纖維板進行隔熱。該隔熱層應確保蒸氣不會被熱板頂面以外的部分點燃。噴淋系統由液體供應裝置、2個閥門(閥門間存留液體體積1.0cm*士0.2cm°)、引導噴淋的管路組成。從閥門到末端的噴淋管應具有如下尺寸:

長度:250 mm士5.0 mm；

外徑:<4 mm；

內徑:1.6 mm士0.1 mm；

用一個帶有獨立導線的K型熱電偶點焊在熱板上表面中心的背側；

硼硅酸鹽或石英玻璃圓簡應有230mm士10mm長和70mm士10mm的內徑。玻璃圓簡應被支撐使其垂直安裝且在其底部邊緣和絕緣頂部之間有一個2.5mm±0.2mm的間隙。

A2L 制冷劑概述:

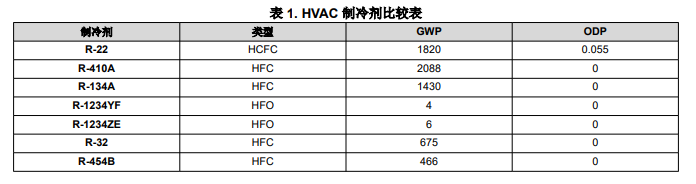

A2L 制冷劑是根據 ASHRAE 安全分類命名的物質，具有輕度易燃性、低毒性和低全球升溫潛能值 (GWP)。這些制冷劑也具有零消耗臭氧潛能值 (ODP)。就這些制冷劑的化學成分而言，A2L 制冷劑是氫氟烯烴 (HFO) 或 HFO 混合物。與以前在 HVAC 系統中使用的 HFC 和 HCFC 制冷劑（即 R-410A 和 R-22 等）相比，A2L 制冷劑更節能，同時也更符合全球綠色能源倡議。下面的表 1 展示了一些常見的 HVAC 制冷劑以及相應的 GWP/ODP 值。

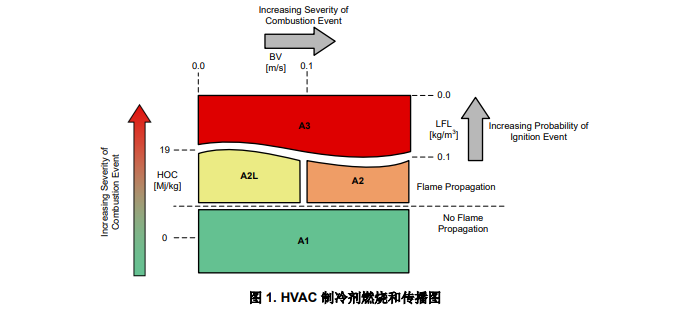

A2L 制冷劑的缺點是與其化學成分相關的固有輕度可燃性，這意味著需要制定設備制造商法規，以減輕制冷劑在 有點火源的條件下可能發生燃燒的危險情況。下面的圖 1 詳細顯示了這些制冷劑的不同類型以及點火和燃燒數據。

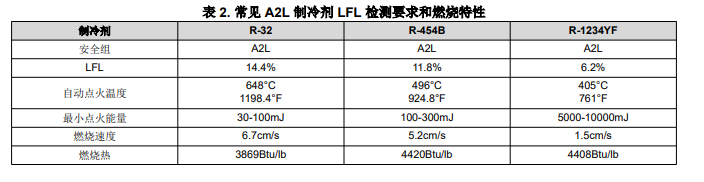

為了保持安全運行，空調設備采用了特殊組件，例如符合安全標準IEC 60335-2-40 :2022的制冷劑檢測系統 (RDS)。 RDS 可以檢測具體制冷劑，在超過預定義閾值時會觸發緩解措施，例如激活風扇以稀釋制冷劑濃度。RDS 的要求 包括： ? 泄漏氣體不得超過 LFL 的 25%。 ? 在 RDS 復位后的 5 分鐘內，泄漏氣體不得超過 LFL 的 15%。 ? 制冷劑檢測系統應在直接暴露于 25% LFL 后 30 秒內輸出。 RDS 器件通常包含檢測元件、具體制冷劑的校準元件和用于與 HVAC 設備通信的接口。這些系統由工廠預裝，設 計壽命為 10 到 15 年，需定期進行自檢以保持可靠性。這些 RDS 器件對于防止危險的制冷劑泄漏至關重要，并 重點采用了各種檢測技術，如 A2L 檢測中使用的非色散紅外傳感器、緊湊型金屬氧化物傳感器和分子特性光譜 儀。部署 RDS 和遵守安全標準是業界應對法規變化的重要舉措。 檢測的易燃性下限必須達到或保持表 2 第二行所示的值以下。
