一、IP31防護等級測試來源

IP防護等級出自于國家標準GB/T4208-2017，對于需要出口的設備通常采用IEC60529:2013國際標準進行測試。

GB/T4208標準適用于額定電壓不超過72.5kV,借助外殼防護的電氣設備的防護分級測試目的如下:

1)對人體觸及外殼內的危險部件的防護;

2)對固體異物進入外殼內設備的防護;

3)對水進入外殼內對設備造成有害影響的防護；

4)對產品外殼進行驗證試驗。

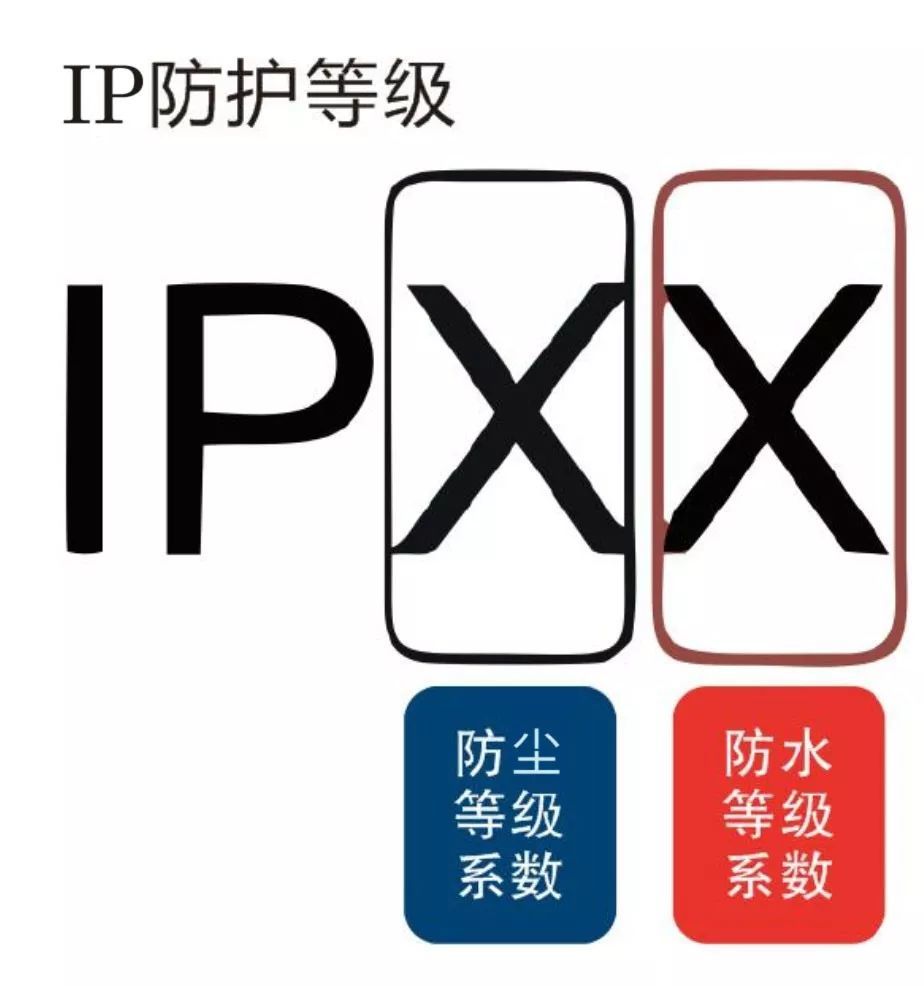

二、IP31所代表的含義

1、IP3X防塵試驗

第一位特征數字代表防止接近危險部件和防止固體異物進入的防護等級

第一位特征數字的意義是指：

外殼通過防止人體的一部分或人手持物體接近危險部件對人提供防護；

外殼通過防止固體異物進入設備對設備提供防護；

當外殼也符合低于某一防護等級的所有各級時，應僅以該數字標識這個等級。

如果試驗明顯地適用于任一較低防護等級時，則低于該等級地試驗不必進行。

（1）對接近危險部件的防護

IP3X 代表防止工具接近危險部件，直徑為2.5mm的試具不得進入殼體內部，并與帶電部分保持足夠的間隙，試驗用力為3N；

（2）對固體異物進入的防護

IP3X 代表防止直徑不小于2.5mm的固體異物，直徑為2.5mm的物體試具不得進入殼體內部，并與帶電部分保持足夠的間隙，試驗用力為3N；

2、IPX1防水試驗

第二位特征數字代表防止水進入的防護等級

第二位特征數字表示外殼防止由于進水而對設備造成有害影響的防護等級。

試驗用水為清水。

IPX1防水試驗：代表防止垂直方向滴水應無有害影響。

三、試驗方法

1、IP3X 防塵試驗

邊緣無毛刺的直徑2.5mm的剛性剛棒使用3N的力不能通過任何開口或縫隙。

2、IPX1防水試驗

使用滴水箱，受試樣機放置于轉臺上，水流量為1mm/min，試驗時間為10分鐘。

四、測試合格判據

1、IP3X防塵試驗

邊緣無毛刺的直徑2.5mm的剛性剛棒不能通過任何開口或縫隙，則判定測試合格。

2、IPX1防水試驗

殼體內部不能有水滴進入，一般說來,如果進水,應不足以影響設備的正常操作或破壞安全性;水不積聚在可能導致沿爬電距離引起漏電起痕的絕緣部件上;水不進入帶電部件,或進入不允許在潮濕狀態下運行的繞組;水不積聚在電纜頭附近或進人電纜。

如外殼有泄水孔,應通過觀察證明進水不會積聚,且能排出而不損害設備。

對沒有泄水孔的設備,如發生水積聚并危及帶電部分時,有關產品標準應規定接受條件。

注意：如果試驗不能以整臺設備進行，應以有代表性的部件或以有相同比例設計的較小的設備進行。
