接地符號標在這里被判不合格，合理嗎？
發表時間:2023-07-11 15:56:14
案例問題

某抽檢機構認為如圖1和圖2所示產品接地符號在連接導線時被取下的部件上，不符合GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準7.8條款“符號不應放在螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上”的要求。

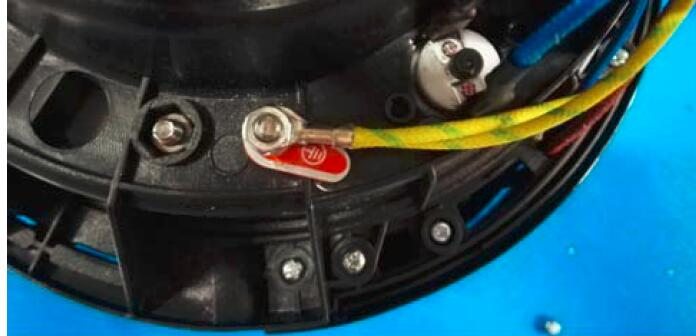

 圖1  某產品接地符號標識位置

（文中圖片均為實拍圖）

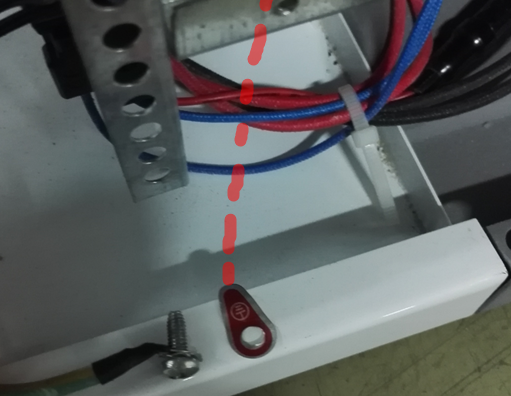

圖2  某產品接地符號標識位置

受檢企業提出申訴，接地符號并未在“螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上”，符合要求。

企業的申訴有道理嗎?

案例分析

案例問題的產品，在更換電源軟線時，使用者和/或?qū)I(yè)維修人員要進行以下步驟，如圖3所示：

1. 拆開外殼；

2. 旋松1號螺母；

3. 取下彈簧墊片；

4. 取下?lián)p壞的電源軟線；

5. 換上新的電源軟線；

6. 放上彈簧墊片；

7. 旋緊2號螺母；

8. 重新裝上外殼。

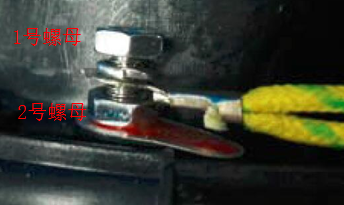

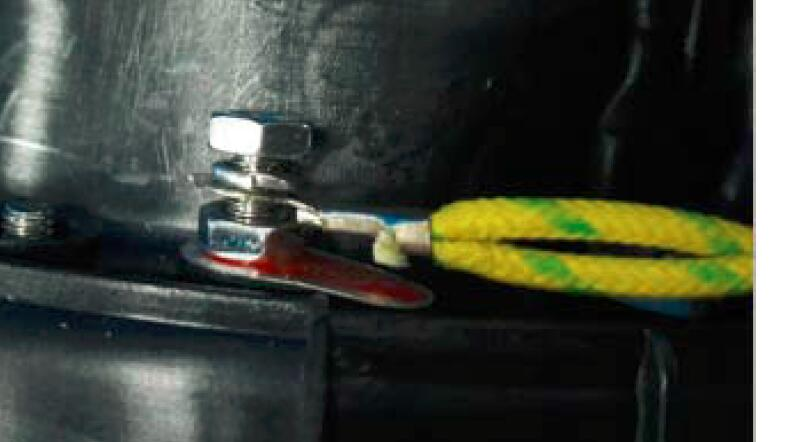

圖3  更換電源軟線過程中2號螺母沒有取下

由上述步驟可見，在更換電源軟線過程中2號螺母沒有取下，在其下方被夾緊的接地符號自然也沒有被取下，如圖3所示，所以這種結構符合GB 4706.1-2005標準7.8條款。

筆者遇到的類似的合格案例，如圖4所示, 接地符號在更換電源軟線過程中不可取下。

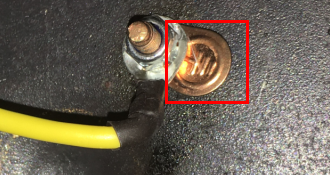

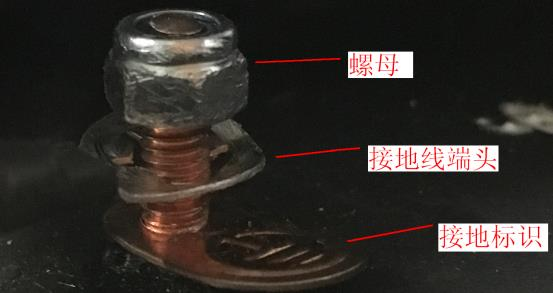

圖4 接地符號在更換電源軟線過程中不可取下

不合格案例如圖5和圖6所示，接地符號在更換電源軟線過程中可取下。

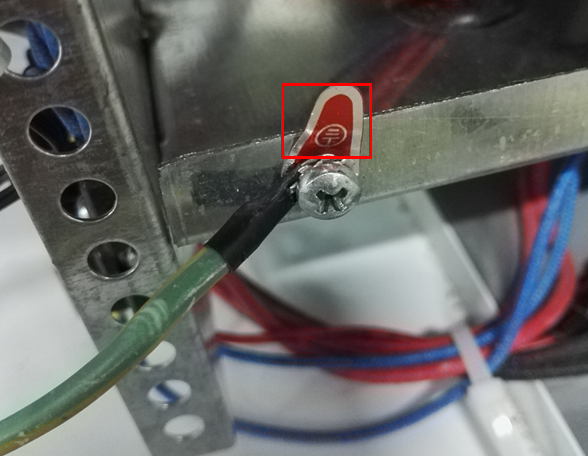

圖5 接地符號在螺釘下更換電源軟線過程中可取下

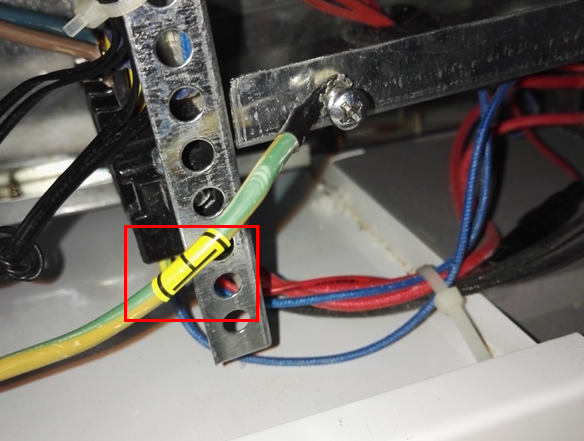

圖6 接地符號在電源軟線的接地導線上

總而言之，可以動手試驗更換電源軟線，考核在這一過程中接地符號是否在連接電源的端子附近，從而判定是否符合GB 4706.1-2005標準7.8條款的要求。

標準要求

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準

7. 8 除 Z 型連接以外，用于與電網連接的接線端子應按下述方法標示：
——專門連接中線的接線端子，應該用字母N 標示。
——保護接地端子，應該用 G B/T 5465. 2(idt IEC 60417）規定的符號 5019標明。

這些表示符號不應放在螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上。

通過視檢確定其是否合格 。

來源：CVC威凱
