電源適配器因其便宜的價格，以及對電器產品和人體自身提供良好的安全保護，被廣泛應用到各類電器產品上。在我們的日常生活中，經常使用到電源適配器的產品已不局限于手機、筆記本電腦、收音機等各類信息技術或音、視頻設備，也越來越多地應用到電風扇、吸塵器、加濕器、空氣凈化器等家用電器產品上。

1、認證和標準

3C認證是我國的強制性認證，列入強制性認證目錄的產品必須獲得3C認證才能進行生產、銷售。貼上3C標識的產品通常認為是安全的，可滿足相關標準的要求。目前，市面上越來越多的家電產品是通過電源適配器進行供電，那么，獲得3C認證的電源適配器，直接給家用電器供電，是否安全可靠？能否滿足家用電器標準的要求？

電源適配器屬強制性認證產品，一般歸分為信息技術設備類和音頻、視頻電子設備類，產品的安全標準分別是：GB 4943.1-2011《信息技術設備 安全 第1部分：通用要求》和 GB 8898-2011《音頻、視頻及類似電子設備 安全要求》。驗證滿足這兩個標準的電源適配器，能否滿足整機家用電器產品的安全標準：GB 4706.1-2005《家用和類似用途電器的安全 第 1部分：通用要求》，我們通過拆開兩個取得3C認證的電源適配器，查看其內部電路結構以進行分析。

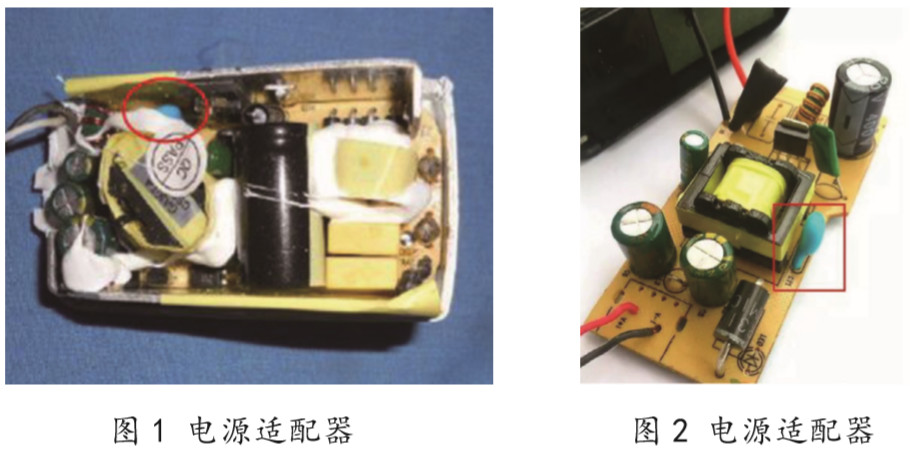

如圖1和圖2所示，這兩個電源適配器都只有1個Y1電容，其跨接在安全隔離變壓器的初級和次級之間，很顯然不滿足家用電器的安全標準GB 4706.1-2005中22.42條款，保護阻抗應至少由兩個單獨的元件構成的要求。

2、問題分析

難道取得3C證書的電源適配器也不符合家用電器的3C認證要求嗎？在分析之前，先普及一種阻抗元件——Y電容。

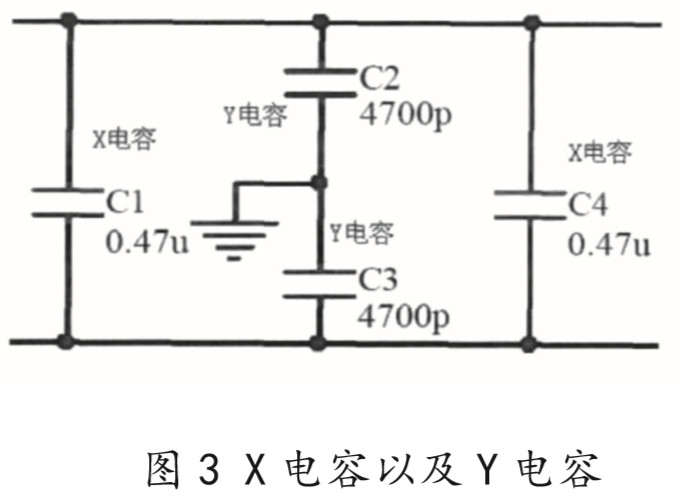

依據IEC 60384-14-2005《電子設備用的固定電容器第 14-2部分：空白詳細規范抑制電磁干擾和連接電源用電容器僅 安全試驗》，安規電容可以分為X電容及Y電容兩類（如圖3所示）。它是指跨接于零線和地線（N-G）以及火線和地線（L-G）之間的電容器，適用于電容失效時危及人身安全、會導致電擊的場合，可以防止電器漏電或機殼帶電。

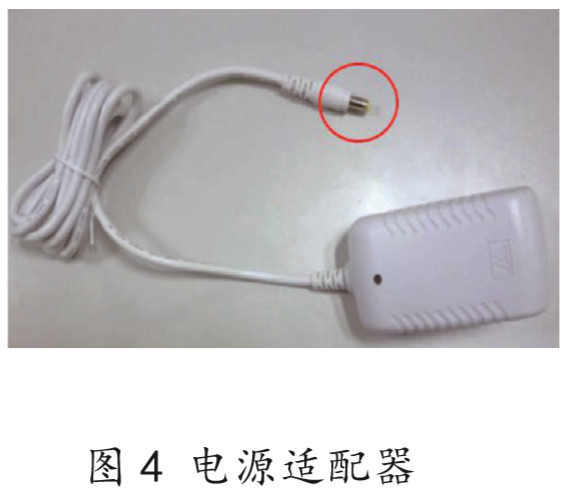

Y電容作為安全電容，其外觀多為橙色或藍色，按照要求，必須要取得檢測機構的安全認證，獲得證書的產品一般都標上耐壓AC275V或AC250V字樣以及安全認證標志（如CQC標識等）。如圖4所示圈出來的電源適配器輸出插頭，屬于人手可觸及到的金屬片，其與Y電容一腳相連，根據GB 4706.12005中3.3.6對保護阻抗的定義，此Y電容屬于保護阻抗，流過此Y電容的電流一旦過大，使用者就將會有觸電危險。

2.1 保護電路分析

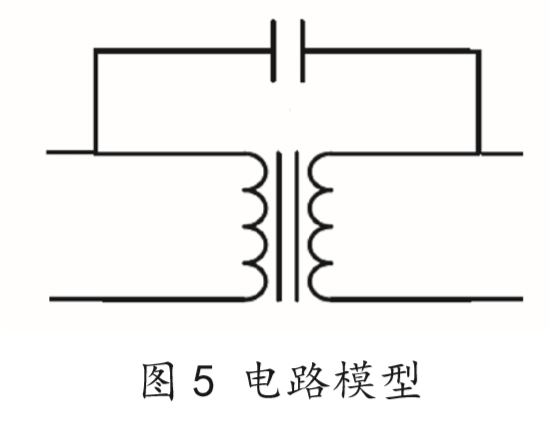

對于保護電路，可簡化為如圖5所示的電路模型，表示 帶電部件與人手易觸及部件之間。

如圖5所示兩級相通只有兩條“路徑”：一條是安全隔離變壓器，將220V的市電降壓為安全電；另一條則為跨接的Y電容，上文說到的保護阻抗。從邏輯上講，只有兩條“路徑”都安全，才能認為整個電路是安全的電路。如果僅有一個Y電容，當這個Y電容出現問題時，最糟糕的情況是，強電直接“竄”到次級電路，產生觸電危險。正是考慮到安全的可靠性， GB 4706.1-2005中22.42明確要求，保護阻抗應至少有兩個單獨的元件（Y電容認為是足夠穩定的阻抗元件）構成。

2.2 標準之間差異

對于保護阻抗要求使用的元件數量上，信息技術設備類產 品的標準GB 4943.1和家用電器的標準GB 4706.1也存在差異。

如前文可知，GB 4706.1（22.42）要求至少使用兩個單獨 的阻抗元件，而GB 4943.1（1.5.6）則允許使用一個符合GB/ T 14472規定的Y1類電容。這樣，就使得一些獲得3C證書的 電源適配器，不能直接用在家用電器產品上。家電產品要通過 測試，獲得證書，就必須對電源適配器按照GB 4706.1的要 求進行整改。這種不同類別標準之間的不協調性，往往會影 響到認證的周期和費用，在新產品設計之初就應提前介入， 選擇滿足要求的電源適配器，以便認證順利獲得通過。由此 可見，這種情況將會在相當長的時間內客觀存在，認證新人需 要特別留意。

2.3 TC04決議

事實上，對于家用電器使用的電源適配器，也曾在國家認監委TC04技術專家會議上進行過討論，會議形成的決議為：

在家電整機檢測中，僅接受采用GB 4706.1標準進行認證的電源適配器或隨機試驗結果，不接受GB 4943的CCC證書或隨機試驗結果。

這就很明確了，電源適配器的3C證書并不適用于家用電器的整機認證。因?yàn)榧矣秒娖餍枰氖鞘褂肎B 4706.1作為評估標準的CQC自愿性證書，而不是使用GB 4943.1作為信息技術設備類產品評估標準的3C強制性證書。

3、結論

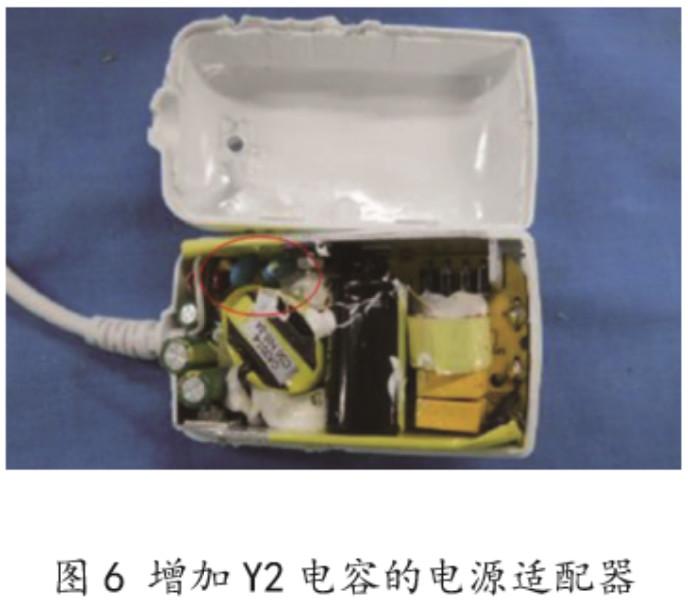

如圖1所示已獲得3C認證的電源適配器按照GB 4706.1（22.42）的要求，增加一個Y2電容（如圖6所示），即可滿足家用電器產品的要求。

綜上，家用電器產品在做認證時，電源適配器須作為關鍵元器件列入型式試驗報告中，并應盡可能選用滿足GB 4706.1的有CQC認證的電源適配器，這樣既可節省隨機測試的費用，又能縮短產品的認證周期。

參考文獻

[1] GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》[S].

[2] GB 4943.1-2011《信息技術設備 安全 第1部分：通用要求》[S].

[3] GB 8898-2011《音頻、視頻及類似電子設備 安全要求》[S].

[4] 王世栩 王沈敏.安規電容對電子產品安全性和電磁兼容性的影響[J]，質量與標準化，2014.

[5] 藍春浩.淺談家用電器中的安規電容[J]，日用電器，2015.

[6] 林磊.保護阻抗問題分析與探討[J]，日用電器，2011.
