1、引言

電冰箱性能標準GB/T 8059-2016《家用和類似用途制冷器具》已于2017年7月1日正式實施，標準GB/T 8059-2016在測試方法上進行了重大修訂，測試方法的調整，對測試設備也提出了更高的要求。

標準GB/T 8059-2016對實驗室的整體要求有所提升，對測試設備的硬件和軟件都提出了更高的要求。設備硬件主要從設備的精度、不確定度進行要求限制；  測試軟件方面主要由于測試方法的變化，判穩和計算要求的提升，使得現有的測試軟件已不能更好地滿足新版標準的需求。

2、標準GB/T 8059-2016對實驗室整體要求

電冰箱性能實驗室由恒溫室、空調柜、制冷機組、設備電源、測控系統（含控制柜）、計算機及打印機等組成。空調柜和制冷機組來控制恒溫室的溫度、濕度、風速，使恒溫室能夠滿足測試所需的溫、濕度和風速要求；設備電源用于給被測樣機供電，以提供測試所需的電壓、頻率；測控系統包括熱電偶記錄儀、溫濕度采集儀、采集儀表等，其通過控制柜將空調柜、制冷機組與計算機相連接，并通過計算機上安裝的軟件實現人機交換。

2.1 環境溫度要求

2.1.1 環境溫度值

標準GB/T 8059-2016要求恒溫室的環境溫度應控制在10℃～43℃之間，常用的環境工況為：10℃、16℃、25℃、32℃、38℃和43℃。其中16℃和32℃為標準GB/T 8059-2016耗電量測試的環境溫度，25℃則主要用于冷卻能力、冷凍能力、負載溫度回升等試驗項目，10℃、16℃、38℃和43℃為儲藏溫度的試驗環境溫度，根據電冰箱產品的氣候類型不同，選擇合適的環境溫度，此外，43℃也是降溫試驗的環境溫度。常見制冷性能試驗所使用的環境溫度值如表1所示。

2.1.2 環境溫度測溫元件

環境溫度采用銅或黃銅構成的圓柱測量。

2.1.3 溫度穩定性要求

（1）試驗期間環境溫度保持恒定，且盡可能保持在接近目標值。

電冰箱在進行制冷性能項目測試時，布置在冰箱兩側的環境測溫點在電冰箱獲得穩定運行試驗期間以及隨后的試驗周期內，環境溫度積分平均值應保持在設定環境溫度的±0.5K（目標值第一允差Tol1）以內，且兩倍的標準偏差小于0.5K（目標值第二允差Tol2）。

驗證方法為：

選取測試周期內的數據，確定試驗周期內的平均值及標準偏差σ，其應滿足如下條件（如圖1所示）：

▲ 圖1 環境溫度保持常數的驗證圖

a.平均值在目標值的第一給定允差范圍內：

（目標值-Tol1）＜平均值＜（目標值+Tol1）；

b.標準偏差應滿足：2σ＜Tol2。

以環境溫度16℃為例，對一組測試結果的驗證如表2。

（2）垂直方向溫度梯度

為了保證環境溫度的穩定性，要求實驗室內垂直方向環境溫度梯度不應超過1K/m。為了確定溫度梯度，在實驗室內代表試驗條件的位置應布置兩個額外的溫度傳感器，其高度分別為距離平臺0.05m和2m處，這兩點以及布置在冰箱兩側的環境測溫點共同確定實驗室內的溫度梯度。為了保證環境溫度的有效性，應對測試時的數據進行確認，以保證測試過程中環境溫度保持恒定的常數，且實驗室溫度梯度滿足標準規定。

2.2 濕度要求

2.2.1濕度一般要求

除非在特定的性能測試或耗電量測試中有特殊規定，相對濕度不應超過75%。在10℃環境溫度下，相對濕度限值不適用。

2.2.2 具體測試項目中濕度特殊要求

相對濕度一般情況下滿足標準2.2.2條的規定即可，但是有些具體的測試項目，明確規定了濕度，或者必須控制濕度下進行測試，則相對濕度應按照具體規定進行調節，如：

（1）耗電量測試時，環境相對濕度應控制

在45%～75%之間；

當器具具有環境控制型防凝露加熱器，且在日耗電量測試時，環境控制型防凝露加熱器未斷開進行測試，則要求在日耗電測試時，應控制實驗室濕度在一個確切的值，以便于后續從測點的耗電量中減去環境控制型防凝露加熱器的耗電量。

（2）凝露試驗時，則根據氣候類型，對SN、N型器具，測試環境溫度為25℃，相對濕度在69.3%，氣候類型為ST、T型，則測試環境溫度為32℃，相對濕度75%；

（3）噪聲試驗，要求環境相對濕度為50%±20%。

2.3 電源要求

標準GB/T 8059-2016中增加試驗電源的要求，一方面要求試驗電壓保持恒定，另一方面則規定了電源的最大諧波失真。

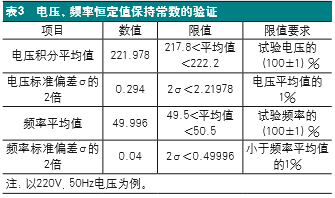

（1）試驗期間電壓、頻率保持恒定，且盡可能保持在接近目標值（表3給出了驗證實例）

在進行試驗時，被測電冰箱的供電電壓和頻率應滿足下列要求：

a.電壓、頻率平均值在目標值的第一給定允差范圍內：（目標值-Tol1）＜平均值＜（目標值+Tol1）；

b .電壓、頻率的標準偏差應滿足：2σ＜Tol2。

（2）總供電電壓的諧波失真

標準GB/T 8059-2016為了保證測試電源的穩定性，規定總電壓諧波失真不應超過3%。總電壓諧波失真可通過諧波分析儀測得，計算公式為：

總電壓諧波失真THD=（所有諧波電壓振幅的平方和/基波電壓振幅的平方）的平方根×100%。

為了保證電源能夠滿足要求，需要對測試數據進行有效性驗證，以確保試驗期間電壓、頻率保持恒定的常數。

實驗室應通過專門的設備定期對總供電電壓的諧波失真進行測量，以確保總供電電壓的諧波失真不超過3%。

2.4 實驗室其他要求

除上述溫度、濕度、電源穩定性要求外，制冷器具應與實驗室內測得的空氣溫度相差超過5K的熱源或冷源隔離；正在測試的制冷器具應與流速大于0.25m/s的氣流隔離。實驗室的風速可通過在實驗室運行期間，器具安裝后，但是在沒有開始必要的運行前，在距離器具所有可觸及表面（包擴頂部）中心0.3m處測量的空氣流速是否滿足此要求來進行驗證。

來源：《家電科技》2017年第9期
