1、測試項目：

a）充電接口機械負荷試驗；

b）偏移操作；

c）機械鎖止裝置結構強度試驗；

d）電子鎖止裝置機械負荷試驗；

2、執行標準： GB/T 20234.1-2023 標準充電接口機械負荷試驗對應條款 6.2.10.7 和條款 7.11.8；偏移操作對應條款 6.3.19 和條款 7.30；機械鎖止裝置結構強度試驗對應條款 6.3.4.8 和條款 7.15.3.1；電子鎖止裝置機械負荷試驗條款 6.3.4.10 和條款 7.15.3.3；

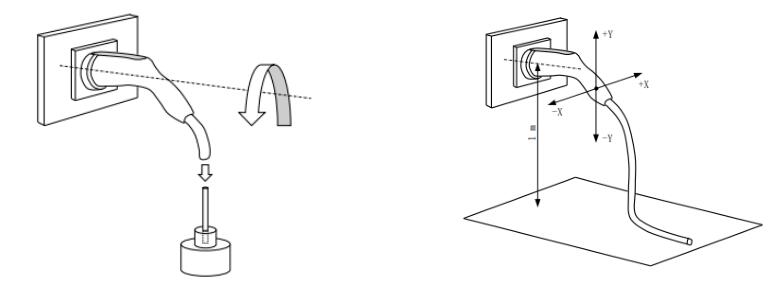

3、設備結構：承重式底座，參考圖 3 和圖 4 示意圖；

4、配套夾具：滿足國標/美標/歐標的交流/直流/交直流一體充電插座，安裝尺寸參考GB/T 20234.1-2015 標準附錄 B 和 GB/T 20234.3-202X 標準（報批稿）條款 8 要求；

5、夾緊裝置：1 套夾持電纜部位（見圖 3），1 套夾持試驗插頭手柄（見圖 4）；

6、旋轉角度：每次測試充電接口可繞軸線旋轉 90o，角度調整方便，可滿足標準要求在 10s 內轉換方向；

7、重物施加的力：滿足 100N/120N/165N/300N/440N/660N/750N 規格各一個；

8、測試時間：（0～9999）s 范圍內可設定；

9、試驗次數：（0～99999）次范圍內可設定；

10、充電接口水平軸線高度可調節范圍：（800~1550）mm；

11、電子鎖止裝置開關電源：（0～24）VDC 可調，電源正負極性可編程控制實現電子鎖解鎖/閉鎖功能。

12、具備對機械鎖止裝置觸發機構施加解鎖外力的裝置，可采用電動、彈簧秤、砝碼等方式實現，解鎖外力要求滿足（120±5）N 和（200±10）N 兩種規格。
