儀器概述：

電子鎮流器不對稱脈沖測量儀是根據IEC61347-2-3 A1：2012標準中17.2以及標準圖3以及GB19510.4-2009標準中17.2以及標準圖3所示的試驗標準要求而設計制造。

不對稱脈沖測量器面板布局及電原理圖：

　　圖1是不對稱脈沖測量器的面板照片, 圖2是不對稱脈沖試驗電原理圖,附頁為外部測量接線圖。

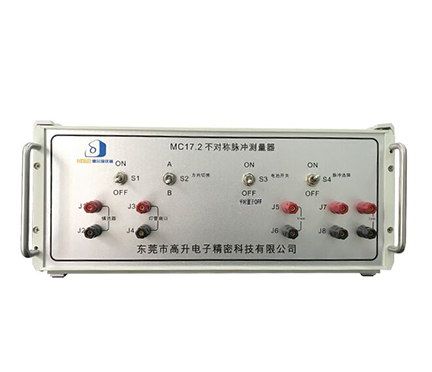

圖1

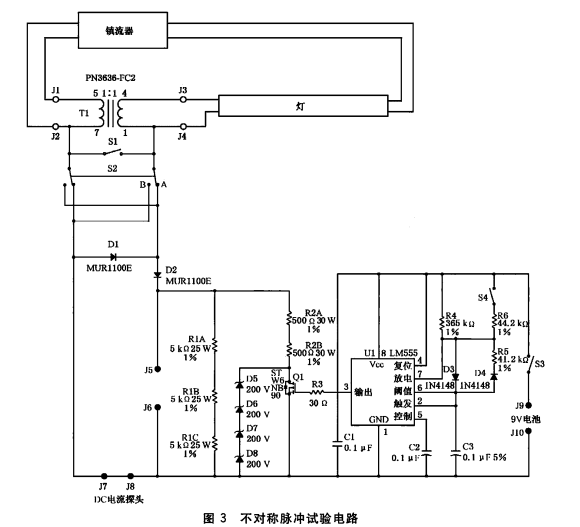

圖2

工作和檢測原理：

　　為了能使燈的陰極電流按正常工作的狀態通過，又能準確檢測燈氣體放電的不對稱脈沖所造成的功率，在燈的一個陰極與電子鎮流器之間加入了一個1：1的高頻變壓器，工作時，燈的陰極電流能通過變壓器耦合而加到燈的左邊陰極上。燈的電弧電流可通過開關S1模擬正常工作狀態，或通過轉換開關S2接入模擬的局部整流不對稱脈沖電路。

       由時基集成電路LM555組成的脈沖發生器，當開關S4閉合時，由于R4和R6并聯，電阻值減小，脈沖發生器的周期(LM555的3腳輸出電平)為3 ms高電位，3 ms低電位，由此使絕緣場效應管Q1，也發生3 ms導通和3 ms截止的開關現象。當開關S4開路時，只有R4提供電流通路．從而使LM555的3腳輸出高電位的時間延長到27 ms，而由于C3被充電到閾值電壓后，放電的時間常數仍沒變，因此LM555的3腳低電平的維持時間仍為3 ms，場效應管Q1的導通和截止時間也隨這一變化而變化。
