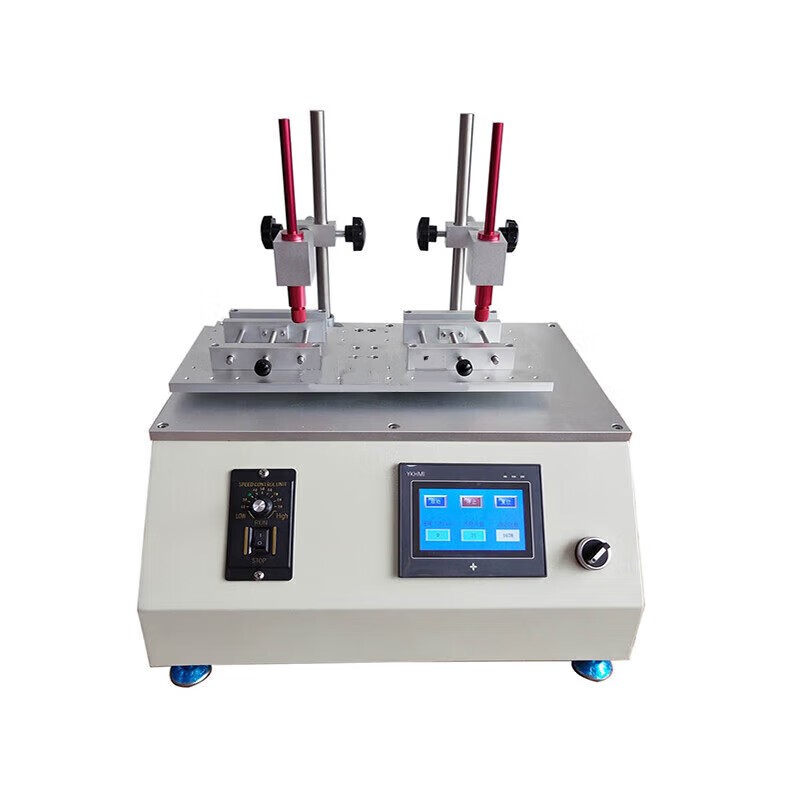

1. 設備概述

本著色試驗機嚴格依據QB/T 2309-2020輕工行業標準設計、生產及檢測，是一款專用檢測設備，主要用于對應產品的著色、劃線檢測試驗，可精準完成標準化劃線測試作業，驗證試樣的著色及耐磨劃線性能。設備采用PLC+觸摸屏一體化智能控制模式，操作便捷、運行穩定、測試精度高，適用于各類符合標準規范的試樣檢測工作，廣泛應用于輕工產品質檢、實驗室檢測、產品出廠檢驗等場景。

2. 執行標準

本設備設計、制造、調試及試驗全過程，完全嚴格執行標準：QB/T 2309-2020，設備各項性能參數、試驗方式、檢測精度均符合該標準全部技術規范要求，可出具合規有效的試驗檢測數據。

3. 核心技術參數

本設備具體參數如下：

3.1 控制方式

采用PLC可編程控制器+觸摸屏人機界面一體化控制，系統運行穩定可靠，抗干擾能力強。觸摸屏可視化操作，可直接設置、查看、儲存試驗參數，支持一鍵啟動、停止、復位等操作，操作簡單直觀，參數調節精準，可有效避免人工操作誤差。

3.2 測試速度

設備標準測試速度為(310±10)cm/min，速度運行平穩、勻速無卡頓，全程速度閉環控制，誤差嚴格控制在標準允許范圍內，保障試驗過程的一致性與規范性，滿足QB/T 2309-2020標準測速要求。

3.3 測試重錘

配置標準專用測試重錘，重量為0.3kg，重錘材質均勻、配重精準，無重量偏差，安裝定位穩固，試驗過程中無偏移、無晃動，可提供穩定、標準的試驗壓力，完全契合標準試驗載荷要求。

3.4 劃線角度

設備劃線作業角度精準可控，標準劃線角度為75°±5′，角度校準精度高，試驗過程中角度恒定不變，無偏移偏差，嚴格符合QB/T 2309-2020標準角度試驗規范，保障每組試驗角度一致性。

3.5 劃線寬度

標準劃線寬度為(8±1)mm，設備劃線間隙精準控制為1mm，劃線均勻、邊緣平整、寬度穩定，無寬窄偏差、無斷線、無疊線問題，試驗重復性、一致性優異。

設備性能特點

4.1 高精度運行：核心運動部件采用精密加工工藝，配合閉環控制系統，速度、角度、寬度、載荷等關鍵參數精度穩定，試驗數據重復性好、準確度高。

4.2 智能便捷操作：觸摸屏人機交互界面簡潔易懂，支持參數自定義、試驗數據實時顯示、設備狀態監測，新手可快速上手操作。

4.3 穩定耐用可靠：設備機身采用優質鋼材及合金材質，結構堅固、剛性強，耐磨抗造，長期連續運行無故障，使用壽命長，適配實驗室長期高頻檢測作業。

4.4 合規性全覆蓋：整機從設計、生產到調試，全流程對標QB/T 2309-2020標準，可滿足第三方檢測、出廠質檢、送檢驗收等各類合規性檢測需求。

4.5 維護便捷：設備模塊化設計，結構簡潔，易損件更換簡單，日常維護保養成本低，設備故障率低，保障檢測工作高效開展。

執行標準

本設備設計、制造、調試及試驗全過程，完全嚴格執行標準：QB/T 2309-2020，設備各項性能參數、試驗方式、檢測精度均符合該標準全部技術規范要求，可出具合規有效的試驗檢測數據。
