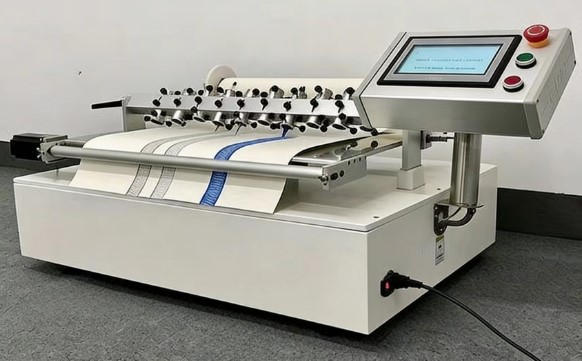

1. 設備概述

本劃圓書寫機為專業筆類產品書寫性能檢測設備，嚴格遵循國家及行業相關標準設計制造，可精準完成筆芯、大頭筆的畫圓及畫直線書寫性能測試。設備采用觸摸屏智能控制，參數可調、精度高、自動化程度優，具備自動感應收紙、定量停機、間歇書寫測試等功能，操作便捷、無需專人值守，廣泛適配各類筆類產品質量檢測試驗場景，完全滿足對應行業檢測規范要求。

2. 執行標準

本設備整體設計、性能參數、檢測流程及出廠檢驗均嚴格滿足以下標準規范：

- QB/T 1655-2006

- GB/T 26714-2019

- QB/T 2777-2015

- QB/T 2778-2015

- GB/T 37853-2019

3. 核心技術參數

3.1 劃線速度

設備劃線速度支持全域可調，可調范圍為0～200mm/s，可根據不同檢測標準、不同筆類產品測試需求任意設定參數，適配多種試驗工況。

3.2 運行精度

設備整體運行控制精度優異，精度不低于±0.5m/min（±0.83mm/s），可有效保障書寫測試軌跡均勻、數據精準，滿足高精度筆類檢測試驗要求。

設備書寫測試角度可自由調節，調節范圍為0°～90°，角度指示精度不低于±5°，可模擬不同書寫姿態下的筆類書寫性能，貼合實際使用場景。

3.4 書寫載荷

設備搭載標準化配重砝碼，根據測試筆頭規格匹配對應書寫載荷，載荷精度嚴格可控，具體配置如下：

- 基礎基準載荷：0.49N±0.01N（基重）；

- 球珠直徑D＜0.5mm筆頭：采用0.98N±0.01N砝碼加載測試；

- 球珠直徑D≥0.5mm筆頭：采用1.5N±0.01N砝碼加載測試。

3.5 墊襯板配置

設備測試工作臺配備拋光不銹鋼墊襯板，板面平整光滑、硬度高、耐磨耐腐蝕，無毛刺變形，可穩定承載測試介質，保障書寫軌跡平整規范，避免板面缺陷影響測試結果。

3.6 控制方式

采用觸摸屏一體化智能控制，人機交互界面清晰直觀，操作簡單便捷。支持劃線速度、書寫間距、劃線距離等所有試驗參數自定義設定，實時顯示設備運行狀態與試驗數據，參數調節精準、響應迅速。

3.7 劃線周長與測試模式

標準劃線周長為100mm，設備支持雙模式同步測試，可同時完成畫圓測試、畫直線測試，一機實現多項檢測項目，大幅提升試驗效率。

3.8 書寫間距

書寫測試間距支持可調設置，調節范圍為1mm～5mm，可根據試驗標準要求調整書寫軌跡疏密，滿足不同檢測規范的試驗要求。

3.9 劃線距離控制

支持劃線距離預先設定，設備運行過程中實時顯示已劃線距離，當運行距離達到預設試驗數值時，設備可自動停機，精準控制試驗行程，保障每組試驗條件統一、數據可對比。

3.10 感應與收紙功能

搭載紅外線自動感應裝置，可自動感應紙張卷紙狀態，全程自動完成卷紙、收紙作業，設備運行過程無需專人值守，自動化程度高，可實現連續批量試驗。

3.11 書寫模式

采用專業起落筆結構設計，支持間歇書寫測試模式，可精準模擬間斷書寫工況，完美適配筆類間歇書寫性能檢測需求，測試場景全面貼合產品實際使用情況。

3.12 夾具配置能力

設備兼容多規格筆類夾持測試，配備專用夾具結構，可適配大頭筆、常規筆芯等不同品類測試樣品，滿足多品類筆類產品檢測需求。
