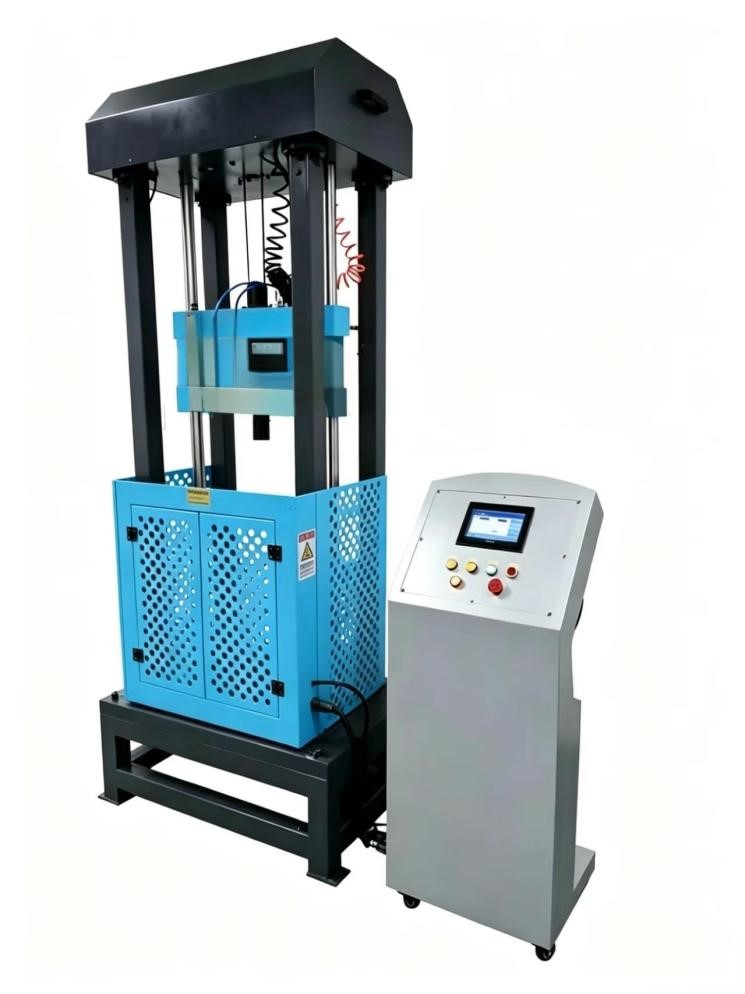

主要技術參數

2.1 主體結構

主框架：采用高強度合金鋼（Q345B及以上）焊接成型，表面噴塑處理，結構穩固，抗震性能優良，確保試驗過程中無晃動或變形。

回轉臂：鋁合金材質（6061-T6），長度≥1.2m，可繞旋轉軸自由旋轉，臂端固定膠泥箱，確保跌落軌跡精準。

旋轉軸：直徑≥30mm的不銹鋼軸，與水平面平行，中心距地面高度200mm±1mm，軸承采用自潤滑關節軸承，旋轉阻力≤0.5N.m。

2.2 釋放及鎖定裝置

電磁開關控制，鎖定狀態可將回轉臂固定在垂直位置（與水平面夾角90°±0.5°），釋放響應時間≤0.1s，確保跌落瞬間無延遲。

配備手動應急解鎖按鈕，防止斷電等突發情況影響試驗。

2.3 膠泥箱與試樣固定

膠泥箱：內尺寸570mm×570mm×15mm（深），采用304不銹鋼制作，底部平整度≤0.1mm，固定于回轉臂末端，中心距地面高度1.42m±2mm。

試樣固定：配備專用綁帶（寬度≥50mm，抗拉強度≥5kN），可將防彈衣試樣緊密固定在膠泥箱內，防止跌落過程中移位。

2.4 試驗水泥塊

采用425號水泥澆筑，尺寸500mm×500mm×（75±2）mm，表面平整度≤0.2mm，水平度偏差≤0.1°，放置于地面指定位置，確保與膠泥箱中心對齊。

2.5 輔助提升裝置

采用伺服電機模組驅動，用于將回轉臂提升至鎖定位置，提升速度≤0.2m/s，配備限位開關防止過卷。

2.6 控制系統

系統采用7英寸PLC觸摸屏控制，可設置跌落次數（1~99999次）、自動計數、異常報警、實時顯示試驗狀態。

配備急停按鈕，突發情況時立即切斷電源并鎖定回轉臂。

數據接口：USB/RS232，可導出試驗記錄（含跌落次數、時間、狀態等）。

安全與防護

設備四周設置防護柵欄擋板（高度≥1.2m），防止試驗過程中碎片飛濺。

回轉臂跌落區域設置緩沖墊（厚度≥20mm橡膠），降低沖擊噪音。

接地保護：設備接地電阻≤4Ω，符合GB5226.1電氣安全標準。
