鋰電池安全檢測實驗室——主要技術參數：

1、電池重物沖擊裝置——規格參數：

落球重量：9.1kg±0.46Kg(20±1磅)或10 Kg

沖擊高度：610mm或1000mm（限位可自由調整）

高度表顯示：精確到5mm

橫杠：15.8mm(5/8英寸)的鋼棒

沖擊方式：將落球提升到一定高度后釋放，落球在垂直方向自由落下，不傾斜，不搖晃

上下沖擊面：A3鋼板烤漆

電源：3∮,AC220V±10﹪，60Hz，3A

2、電池?cái)D壓裝置——規格參數：

力量傳動方式 ：液壓；

電池被兩個平面板夾住，平板的擠壓力液壓式壓力傳動；

電池被穩固夾住后，擠壓力開始，直至升至液壓油缸數顯2500（17.2Mpa）時，兩板之間壓力3000poun

(13KN）時，壓力突然釋放；

電池直徑平行于板，對于方型電池，需要旋轉90度再擠壓；

最大壓力范圍：20KN（常用13KN ）；

力量顯示：壓力傳感LED 顯示；

顯示壓力精度： ±10.0kg， 分辨率：1/10000；

壓縮空間：300×300×250mm（長×寬×高）；

機臺行程：300 mm；

延時功能：0-99H99S；

電  源：3∮,AC380V±10﹪，60Hz，15A；

控制方式：

1.自主研發單片機控制，可顯示最大力值，或設定力值測試，測試時間可任意設定，數位顯示方便記錄試驗數據；

2、完整顯示測試壓力值，方便了解每個試驗進程；

3、高精度壓力傳感器，實現閉合回路自動化控制；

3.電池針刺裝置——規格參數：

鋼針：ф2mm—ф8mm的耐高溫鋼針；

針尖距離下部距離：放電池的平面200MM；

可夾距離： 200MM；

針刺速度： 以10—40mm/s的速度，從垂直于蓄電池極板的方向貫穿（鋼針停留在蓄電池中）；

貫穿力：0.1—20KN；

力量顯示： 壓力傳感LED 顯示；

行程： 300mm；

驅動方式： 氣缸驅動（需外接氣源）；

夾持方式： 手動夾持；

箱體結構： 做成箱式設備裝置防爆、防火、抗腐蝕、易清理；

防爆箱材質：內箱不銹鋼板，外箱鍍鋅板烤漆處理；

電源要求： 220V , 50~60HZ，3A ；

控制方式：

1.自主研發單片機控制，可顯示最大力值，或設定力值測試，測試時間可任意設定，數位顯示方便記錄試驗數據；

2、完整顯示測試壓力值，方便了解每個試驗進程；

3、高精度壓力傳感器，實現閉合回路自動化控制；

4、電池燃燒噴射裝置——規格參數：

燃燒器：本生燈，管口內徑為 9.5mm 長約100 mm

火焰施加時間： 0~ 999.9秒±0.1秒

自動點火，試驗過程自動控制

計時器： LED, 0-9999S

試驗圓孔表面直徑: 為102mm

測試罩寬度： 24″(610mm)，八邊形

測試罩高度：12″（305mm）

含燃燒器及支撐架，金屬網罩，電池放置金屬網篩

電源：3∮,AC220V±10﹪，60Hz，3A

5、溫控型電池外部短路裝置——規格參數：

工作電壓： 交流220V 50Hz-60Hz;

沖擊電壓： AC 1kv/1.2-50μs（峰值）1min

可測電池最大電壓： 100V

直流響應時間： ≤5μs

最大短路電流： 1000A,   最大允許通過電流4le，5seconds

裝置內阻： ≤5mΩ

機械壽命： 30萬次

電壽命： 阻性負載 5萬次，感性負載：阻性負載60％le，2萬次

工作環境： 溫度-10℃—100℃ 濕度10~90%無凝露

溫度控制精度： 0.1℃；

溫度控制：RT常溫—150℃

測試箱內箱尺寸（約）： 320*320*300mm（以實際尺寸為準）；

測試孔：ф50mm, 兩個；

工作環境：溫度-10℃—100℃ 濕度10~90%無凝露；

電池短路由大電流短路接觸器、電壓表，電流表，1000A試驗銅纜等組成；

電源：3∮,AC220V±10﹪，60Hz，5A

6、電池跌落裝置——規格參數：

試件最大重量：10kg±100g

跌落高度：200—1600mm（可調）

跌落高度標尺：不銹鋼，最小指示1mm

夾持方式：氣壓吸附式，任何部位均可跌落

跌落地板介質：水泥板、壓克力板、不銹鋼（三選二）

跌落方式：多角度（菱、角、面）

底板尺寸：500× 600× 200mm

使用氣壓：1MPa

機臺尺寸：700×900×1650mm

專用控制箱：20×180×140mm

電源：3∮,AC220V±10﹪，60Hz，3A

7、電池?zé)釠_擊試驗箱——規格參數：

1.溫度范圍：常溫—200℃

2.溫度顯示精度：±0.1℃

3.溫度均勻度：±2℃

4.內部尺寸（約）：35*40*40 CM（以實際尺寸為準）

5.升溫時間 ：（5±2）℃/min（平均升溫，非線性空載）

6.溫控表：可實現升溫總時間控制，不同于普通溫控表。

7.內箱材質：不銹鋼板

8.外箱材質：冷軋鋼板烤漆

9.保溫材質：高效壓縮玻璃棉

10.保溫裝置：無熔絲開關、超溫保護開關、保險絲

11.使用電源：3∮，220V，15A

12.安全裝置：第一次超溫報警，MCCB 過載保護等

13.排氣煙道 ：葉片式設計可調出風量

14.控制形成：溫度到達設定溫度后自動打開時間計，時間到達后切斷發熱電源，蜂鳴提示

15.電 源：3∮,AC220V±10﹪，60Hz，5A

8、電池真空低氣壓試驗箱——規格參數

1.外箱材質： 冷軋鋼板烤漆材質

2.內箱材質： 不銹鋼材料

3.各種接管： 特制鋼材料

4.置物隔板： 不銹鋼材料

5.內箱尺寸： 30*30*30CM（或指定）

6.真空度表示方式：指針式真空度控制表，壓力范圍最低為1kPa，常用11.6KPA

7.氣壓控制方式：自動控制空氣的輸進輸出，自動控制氣壓恒定

8.計時方式：每段時間從1min到100h

9.箱門密封：使用耐高溫硅膠密封圈

10.安全觀察玻璃 : 箱體門上帶有鋼化玻璃觀察窗，（并貼有防爆膜）用戶能清楚地觀察箱內部

11.安全裝置 : 內裝預過壓的安全裝置，使用減壓閥實現過壓的安全保護

12.電源電壓:  AC220V 50Hz

13.標準配置： 主機1臺，標準置物架2塊。

Delta德爾塔儀器專業致力于小型鋰電池、單體鋰電池、鋰電池組、動力蓄電池、軟包電池、電池模組等安全破壞性檢測設備的研發和定制，可為客戶提供鋰電池安全檢測實驗室整體打包、一站式交鑰匙工程服務。客戶只需要提供試驗場地，其他的交給我們?yōu)槟愣ǎ?/strong>

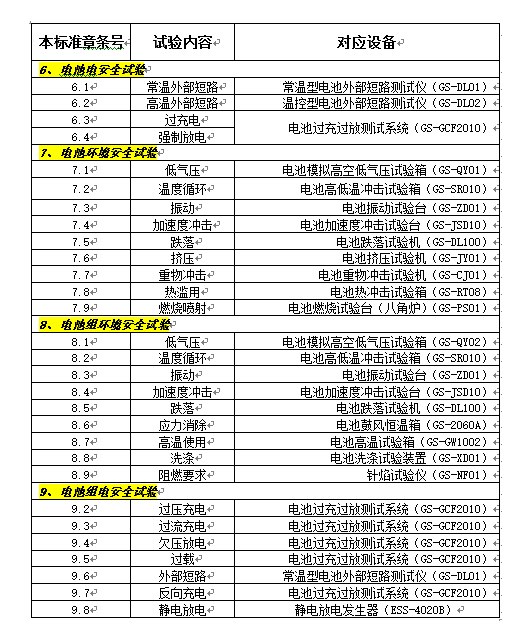

鋰電池安全實驗室主要用于鋰電池強制性安全檢查試驗，提供穩定可靠的環境條件。其主要技術條件符合國家標準：GB31241-2014便攜式電子產品用鋰離子電池和電池組安全要求、GB/T18287-2013《便攜式電子產品用鋰離子電池和電池組安全認證技術規范》、IEC 62281-2004 鋰電池運輸安全標準、IEC 62133:2012 、UL 1642-2005 鋰電池標準、UL 2054-2005 家、商用電池標準、UN38.3《聯合國關于危險品運輸?shù)慕ㄗh書試驗和標準手冊》中第3部分38.3款要求進行8項安全性能測試IEC60086-1:2011\GB4943-2011等標準規范中的測試要求。系統為半自動工況控制、自動測量及記錄，自動打印試驗報告，并可分析試驗結果和測試數據。

A．鋰電池安全性能檢測設備

（1）熱沖擊（熱濫用） —— 電池?zé)釠_擊試驗機 ；

（2）振動 —— 電池振動試驗臺；

（3）外部短路 —— A)常溫外部短路試驗機；

                               B)高溫外部短路試驗機（300℃）；

（4）重物沖擊—— 電池重物沖擊試驗機；

（5）跌落 —— 電池跌落試驗機；

（6）擠壓 —— 電池?cái)D壓試驗機；

（7）針刺 —— 電池針刺試驗池；

（8）高加速?zèng)_擊 —— 電池加速度沖擊試驗機；

（9）燃燒拋射 —— 電池燃燒試驗機；

（10）高空低壓模擬 —— 電池真空低氣壓試驗箱；

（11）耐洗滌測試—— 電池洗滌試驗裝置；

（12）外殼阻燃測試——針焰試驗儀.

B．鋰電池充放電性能測試儀器

（1）鋰電池過充過放測試系統；

(2) 鋰電池過充過放防爆試驗箱；

(3) 電池ESD靜電放電發生器；

(4) 蓄電池內阻測試儀。

C．環境氣候模擬測試設備

（1）冷熱沖擊試驗箱；

（2） 可程式恒溫恒濕試驗箱；

 （3）鹽霧試驗箱。
