設備主要參數：

1、控制及操作方式：PLC智能程序+TFT液晶觸摸屏；

2、驅動方式：采用日本松下伺服電機驅動滾軸旋轉；

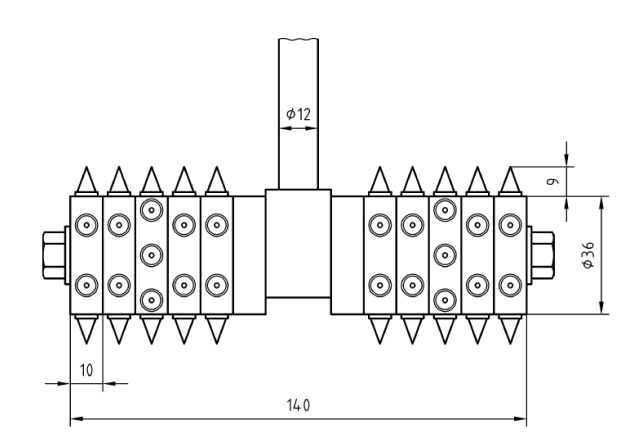

3、鞋釘尖峰裝置：由水平軸和10個輪子組成，其厚度為（10±1）mm，直徑為￠（36±1）mm。10個輪子分別裝有2個模擬鞋釘，共20顆，材質為橡膠；模擬鞋釘?shù)拈L度為（9±1）mm，直徑為（5±1）mm。10個輪子中的每一個都可以獨立自由旋轉，滾子集中安裝在尖峰（耐踐踏）裝置的豎直軸上，使其與軸一起轉動，但能夠在垂直方向自由移動。滾筒的總質量應調整為（10±0，1）kg；

4、試驗轉速：(20±2)轉/分鐘；

5、試驗次數：1～999999次可預設；

6、電源：AC220V 50/60Hz，0.65KW。

試驗步驟：

1）  將電機轉速調整為（20±2）轉/min。將秒針固定在秒針裝置平臺上的保持架上。打開電機，讓它運行（1±20）Rev。

2）  對塑膠樣塊進行至少1200轉的處理，從平臺上取出測試樣品。在第三個測試樣本上重復這個過程。

3）  根據EN12230對五個拉伸試件進行拉伸試驗，從受鞋釘踐踏處理后的第二和第三個試樣的直徑（140±10）mm的區域中進行拉伸試驗。

4）  采用目視方式檢查踐踏磨損處理后的第三個標本。在直徑為￠（70±5）mm的芯軸上對第三個試樣進行彎曲試驗，觀察磨損后的試樣表面是否有諸如裂紋、損壞、變形等明顯外觀變化。

滿足標準：

田徑場地面層材料耐鞋釘踐踏試驗裝置完全滿足EN 14810-2006 （運動場地面.長釘阻力測定）試驗方法以及GB/T 22517.6-**** 體育場地使用要求及檢驗方法 第6部分：田徑場地（征求意見稿）圖4“耐踐踏設備”規格要求設計制造。
